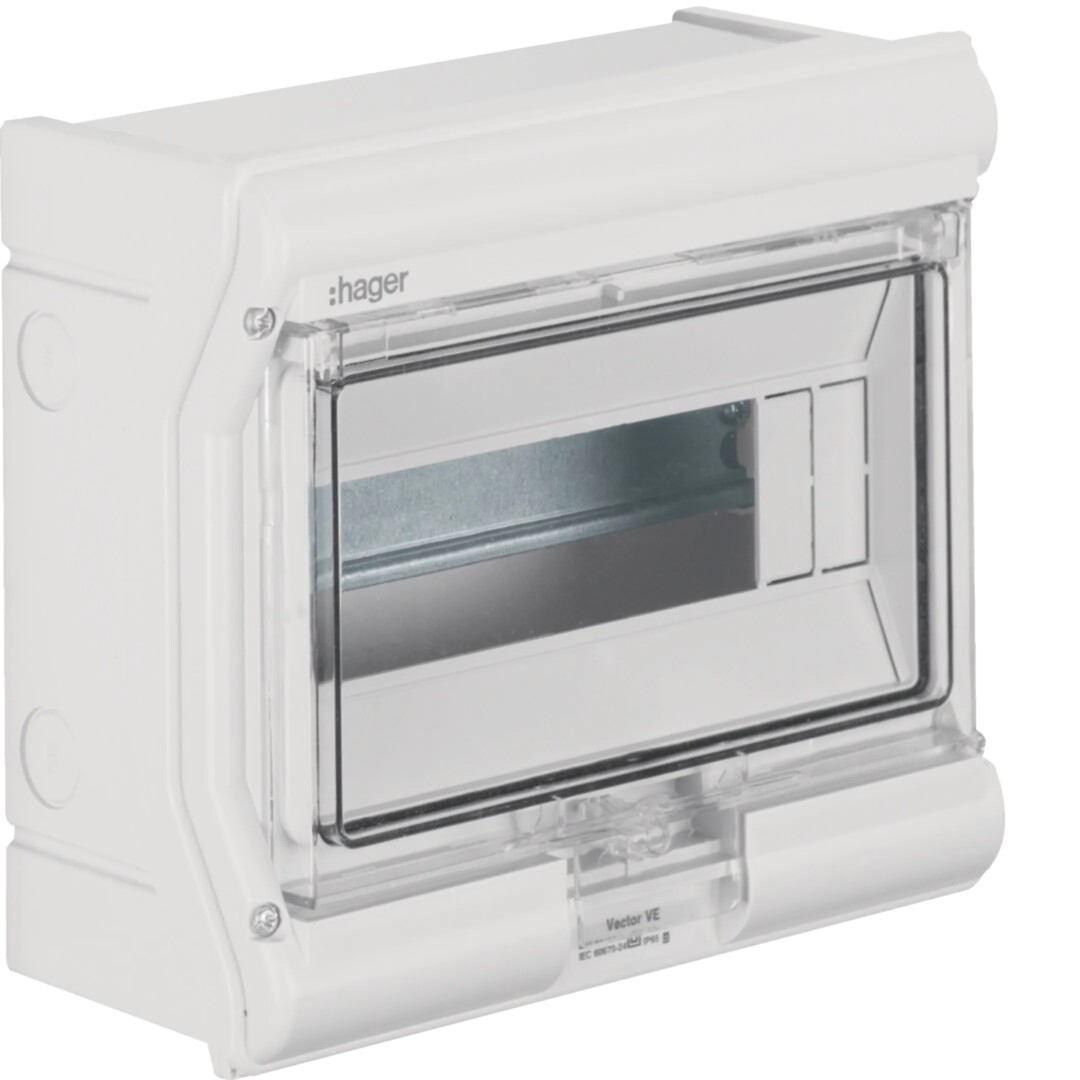

Moduulikotelo pinta-asennus Vector 1×10 moduulia PC-UV IP54, umpilaipoin

Hager Moduulikotelo pinta-asennus Vector 1×10 moduulia PC-UV IP54, umpilaipoin VE110SN

Tuotekoodi: VE110SN

Sähkönumero: 3426527

Tuotemerkki: Hager

GTIN: 3250616450431

Tuotesarja: vector

Moduulikotelo 1x10 moduulia ulko- ja sisäasennuksiin, IP65, UV-suojattu, standardien DIN VDE 0603 osa 1 / EN 61439-3 mukaisiin käyttösovellutuksiin, voidaan kalustaa laitteilla 63A nimellisvirtaan asti. Laitteiden maksimi asennussyvyys on 92,5. Kotelon ylä- ja alapään laipat ovat ilman läpivientiaihioita ja tarvittavat läpiviennit on porattava erikseen asennusvaiheessa. Asennettaessa kotelo ulos tai tiloihin joissa on suuria lämpötilan vaihteluita, käytettävä tuulettavia läpivientitiivisteitä ja kaapelointi on tuotavava alakautta kondensaatiosta tai kapilaari-ilmiöstä johtuen koteloon pääsevän veden kerääntymisen estämiseksi koteloon. Kotelo voidaan tarvittaessa varustaan erikseen tilattavilla PE/N-kiskoilla, ovilukolla ja kiinnityskorvakkeilla tai pylväskiinnikkeellä.

Pituus (mm) 114
Leveys (mm) 236
Korkeus (mm) 210
Paino netto (kg) 0.965
Asennustapa pinta-asennus
Rivien lukumäärä 1
Leveys (moduulipaikkojen määrä) 10
Suojuksen tyyppi ovi
Kannen muoto suljettu
Oven tyyppi yksinkertainen
Läpinäkyvä kansi/ovi kyllä
Signaalinläpäisevä ovi kyllä
Lukolla ei
Lukitus/kiinnitys sylinteri
Kotelon/suojuksen materiaali polykarbonaatti (PC)
Upotussyvyys 114 mm
Maadoitusliitinlohko ei
Nollajohtoliitinlohko ei
DIN-kisko kyllä
Asennuslevyllä ei
Laajennusmahdollisuus kyllä
EMC-versio ei
UV:n kestävä kyllä
Väri harmaa
RAL-numero 7035
Kotelointiluokka (IP) IP65
Korkeus 210 mm
Leveys 237 mm
Syvyys 114 mm
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 245
Pakkauskoko 0 leveys (mm) 230
Pakkauskoko 0 korkeus (mm) 120
Pakkauskoko 0 paino brutto (kg) 0.95
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 114
Pakkauskoko 1 leveys (mm) 210
Pakkauskoko 1 korkeus (mm) 237
Pakkauskoko 1 paino brutto (kg) 0.965
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 248
Pakkauskoko 2 leveys (mm) 240
Pakkauskoko 2 korkeus (mm) 125
Pakkauskoko 2 paino (kg) 0.952
Pakkauskoko 4 (lava) 120
