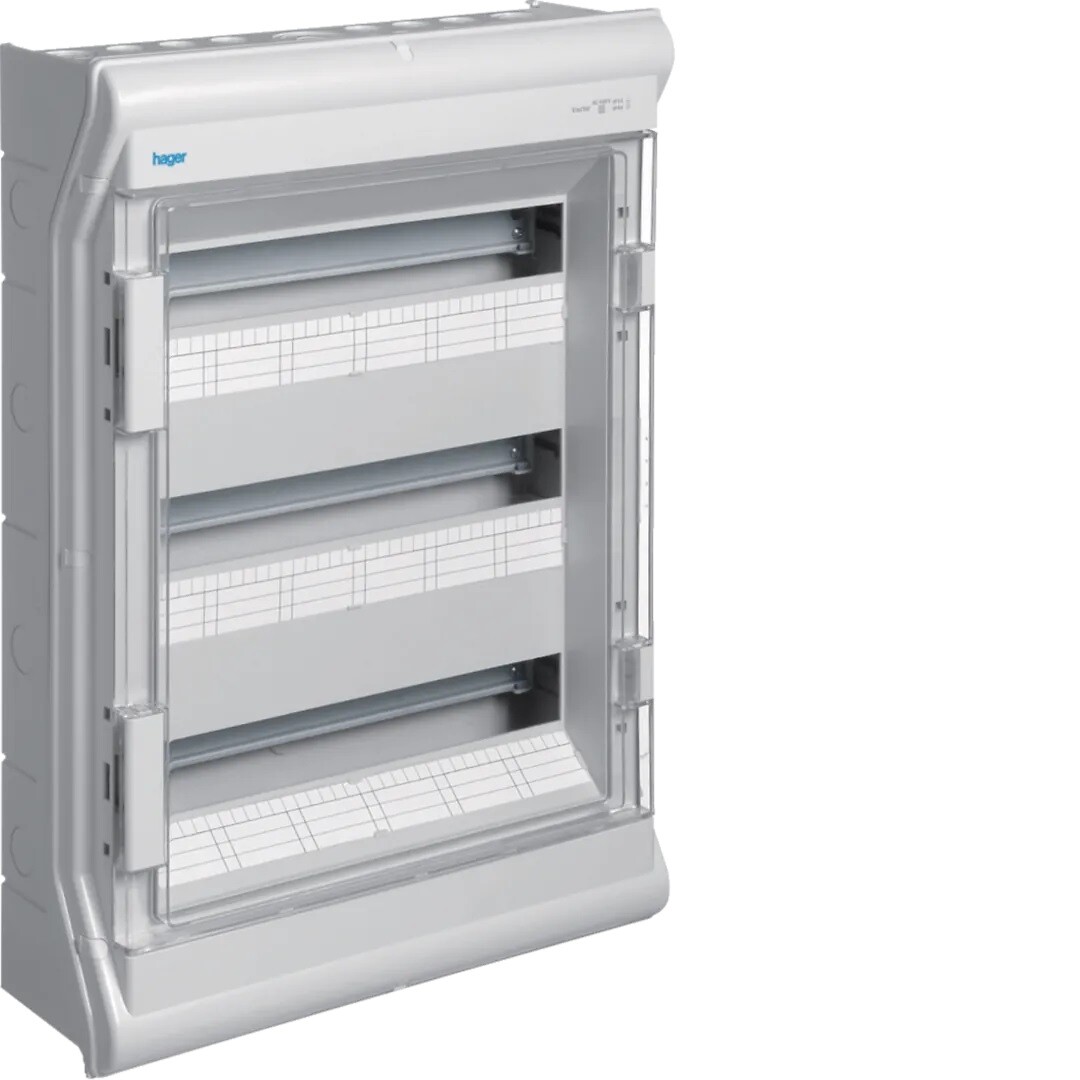

Moduulikotelo pinta-asennus Vector 3×12 moduulia PS/PC IP54

Name: Moduulikotelo pinta-asennus Vector 3×12 moduulia PS/PC IP54
Brand: Hager
SKU: 16406

Tuotekoodi: VE312AK

Sähkönumero: 3425632

Tuotemerkki: Hager

GTIN: 3250616456303

Tuotesarja: vector

Minimipakkaus: 1 kappale

Moduulikotelo 3x12 moduulia kosteiden tilojen asennuksiin sisätiloissa, IP54/65, standardin EN 61439-3 mukaisiin käyttösovellutuksiin, voidaan kalustaa laitteilla 63A nimellisvirtaan asti. Laitteiden maksimi asennussyvyys on 92,5. Kotelo on varustettu ylä- ja alapään metrisillä läpilyöntiaihioilla. Asennettaessa tiloihin joissa on suuria lämpötilan vaihteluita, käytettävä tuulettavia läpivientitiivisteitä ja kaapelointi on tuotavava alakautta kondensaatiosta tai kapilaari-ilmiöstä johtuen koteloon pääsevän veden kerääntymisen estämiseksi koteloon. Kotelo on varustettu valmiiksi PE/N-kiskolla ja voidaan varustaa erikseen tilattavalla ovilukolla ja kiinnityskorvakkeilla.

Pituus (mm)	151
Leveys (mm)	310
Korkeus (mm)	552

Asennustapa	pinta-asennus
Rivien lukumäärä	3
Leveys (moduulipaikkojen määrä)	12
Suojuksen tyyppi	ovi
Kannen muoto	suljettu
Oven tyyppi	yksinkertainen
Läpinäkyvä kansi/ovi	kyllä
Signaalinläpäisevä ovi	kyllä
Lukolla	ei
Lukitus/kiinnitys	sylinteri
Kotelon/suojuksen materiaali	polykarbonaatti (PC)
Upotussyvyys	151 mm
Maadoitusliitinlohko	kyllä
Nollajohtoliitinlohko	kyllä
DIN-kisko	kyllä
Asennuslevyllä	ei
Laajennusmahdollisuus	kyllä
EMC-versio	ei
UV:n kestävä	ei
Väri	harmaa
RAL-numero	7035
Kotelointiluokka (IP)	IP65
Korkeus	552 mm
Leveys	310 mm
Syvyys	151 mm

Pakkauskoko 2	1
Pakkauskoko 2 pituus (mm)	560
Pakkauskoko 2 leveys (mm)	325
Pakkauskoko 2 korkeus (mm)	165
Pakkauskoko 2 paino (kg)	3.16
Pakkauskoko 4 (lava)	30
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	160
Pakkauskoko 1 leveys (mm)	562
Pakkauskoko 1 korkeus (mm)	320
Pakkauskoko 1 paino brutto (kg)	3.27

Liittyvät tuotteet

Varaosat

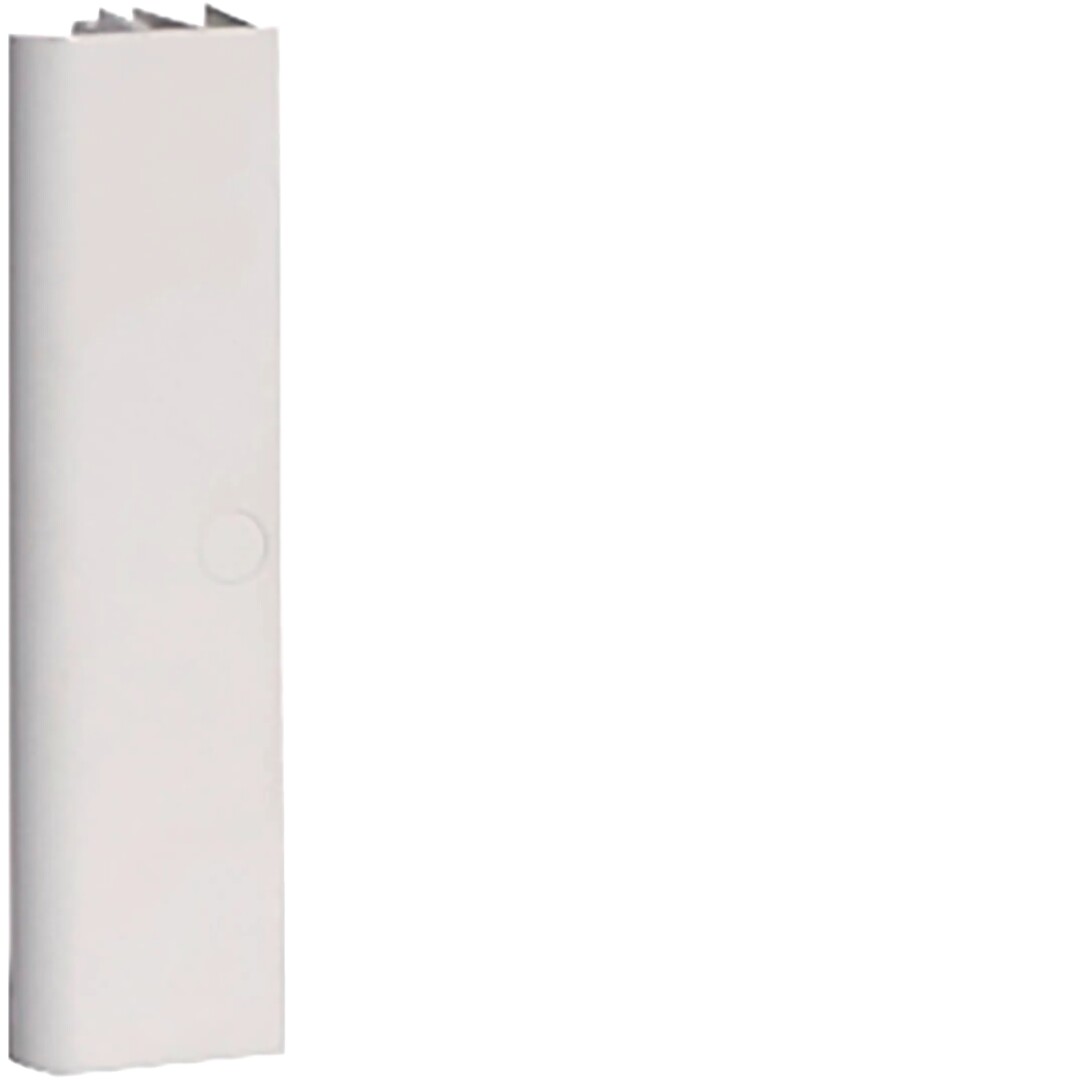

Ovisalpa, vector, koteloille 12-54 moduulia, varaosa

Tuotekoodi: VZ309 Sähkönumero: 3425327

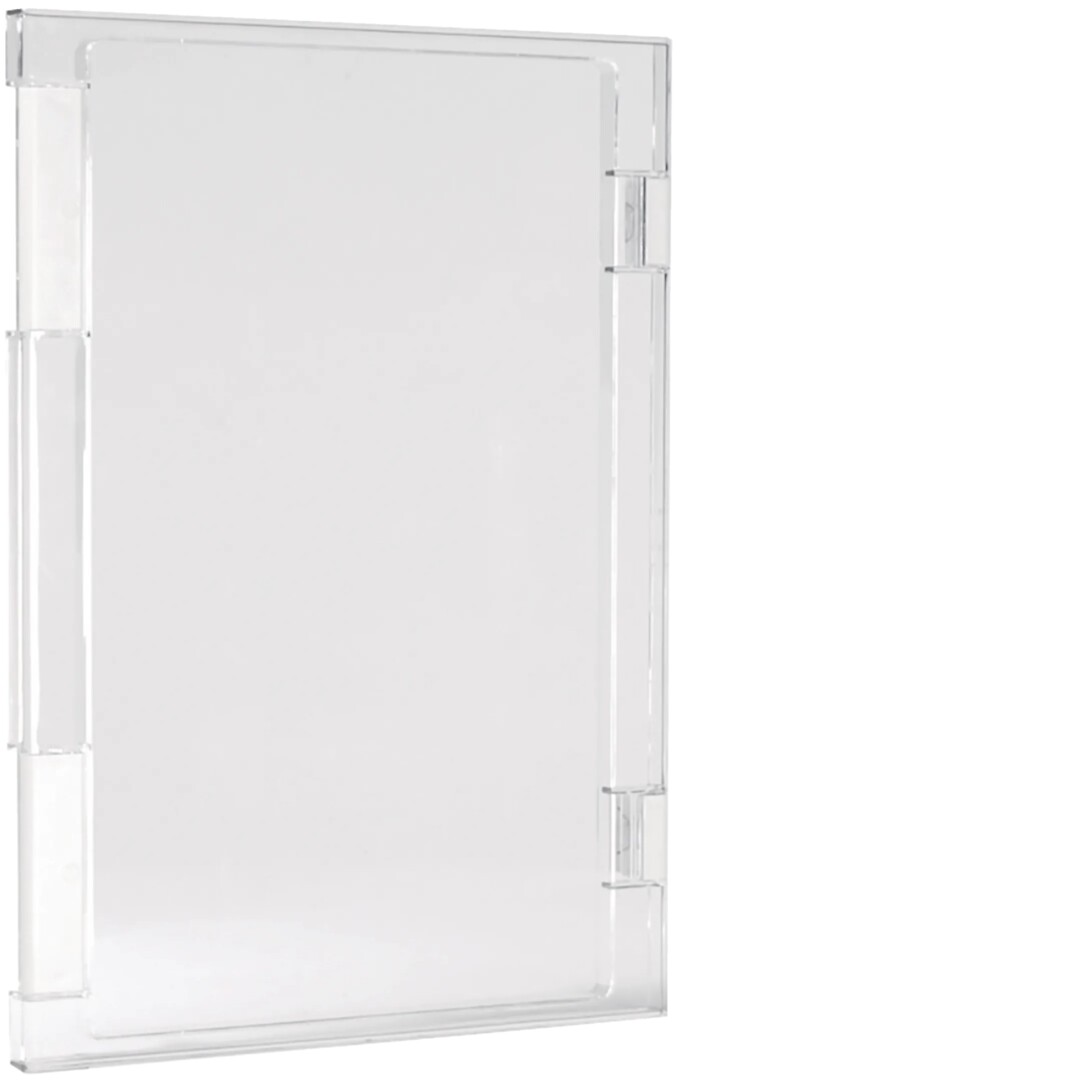

Ovi, vector, kotelolle VE312x, varaosa

Tuotekoodi: VZ098

Uusimmat artikkelit aiheesta Kotelojärjestelmät ja komponentit

Katso lisää artikkeleita

Ota yhteyttä!

Autamme mielellämme, jotta löydämme sinulle parhaan ratkaisun. Otathan yhteyttä puhelimitse, sähköpostitse tai verkkolomakkeen kautta.

Aluemyyntipäällikkö, Etelä-Suomi

Hermann Tyvonjuk

+358 40 162 58 03 hermann.tyvonjuk@utu.eu

Aluemyyntipäällikkö, Länsi-Suomi

Jussi Jullenmaa

+358 44 550 8304 jussi.jullenmaa@utu.eu

Aluemyyntipäällikkö, Pohjois-Suomi

Risto Romppainen

+358 40 737 5384 risto.romppainen@utu.eu

Aluemyyntipäällikkö, Itä-Suomi

Susanna Ahokas

+358 40 687 7998 susanna.ahokas@utu.eu

Tuoteluettelo (fin)	Lataa tästä
Käyttöohje (fin)	Lataa tästä
Tekninen liite 1 (fin)	Lataa tästä
CE-vaatimustenmukaisuusvakuutus	Lataa tästä
Mittakuva (.dwg)	Lataa tästä
BIM-objektitiedosto Revit	Lataa tästä

Tuotteen ympäristöprofiili (PEP) (eng)	Lataa tästä
REACH-ilmoitus	Lataa tästä
Konfliktimineraaliraportti (CMRT)	Lataa tästä

Moduulikotelo pinta-asennus Vector 3×12 moduulia PS/PC IP54

Ilmaston lämmityspotentiaali (GWP)

Sertifikaatit ja dokumentit

Liittyvät tuotteet

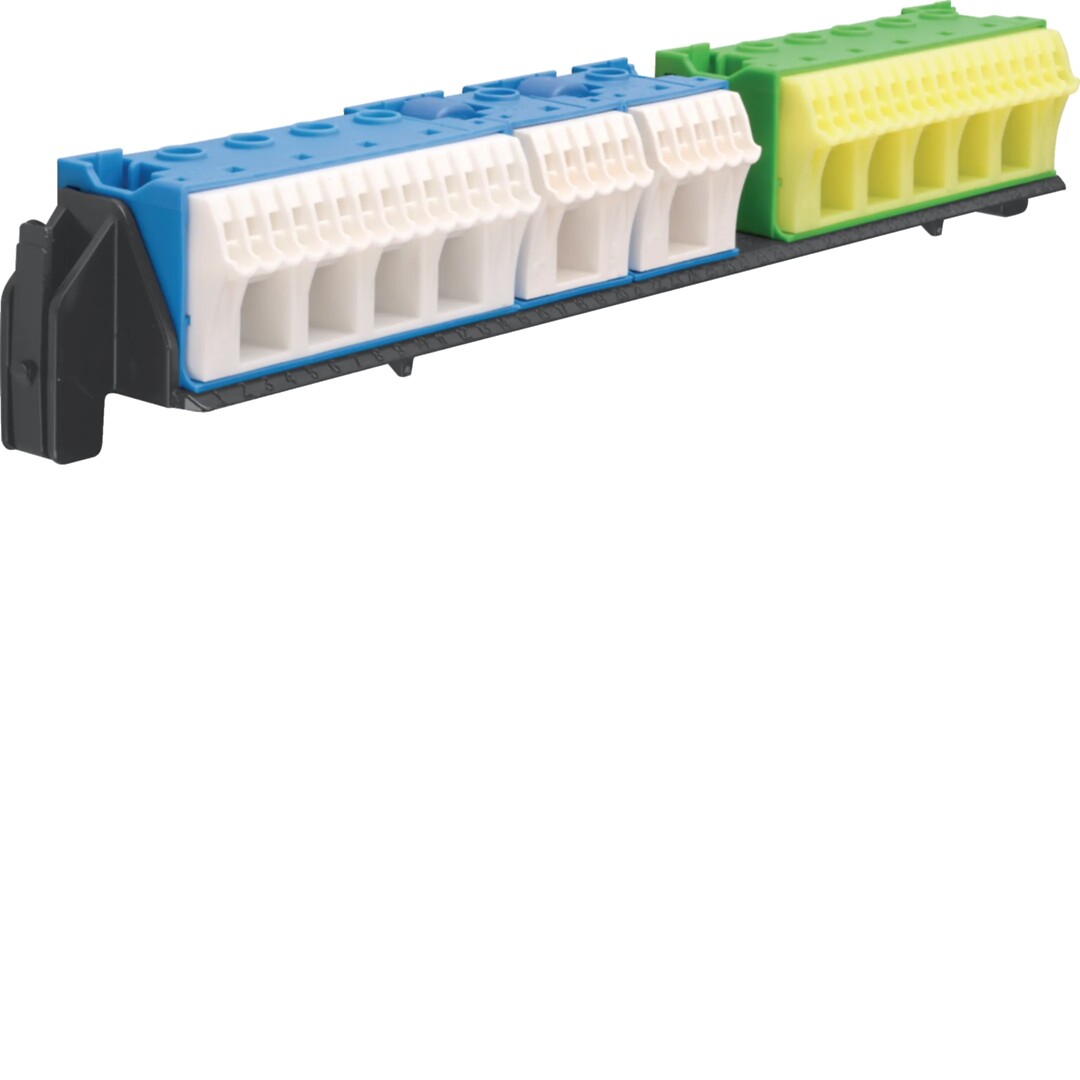

Liitinsilta, volta, QuickConnect, 4-riviselle kotelolle

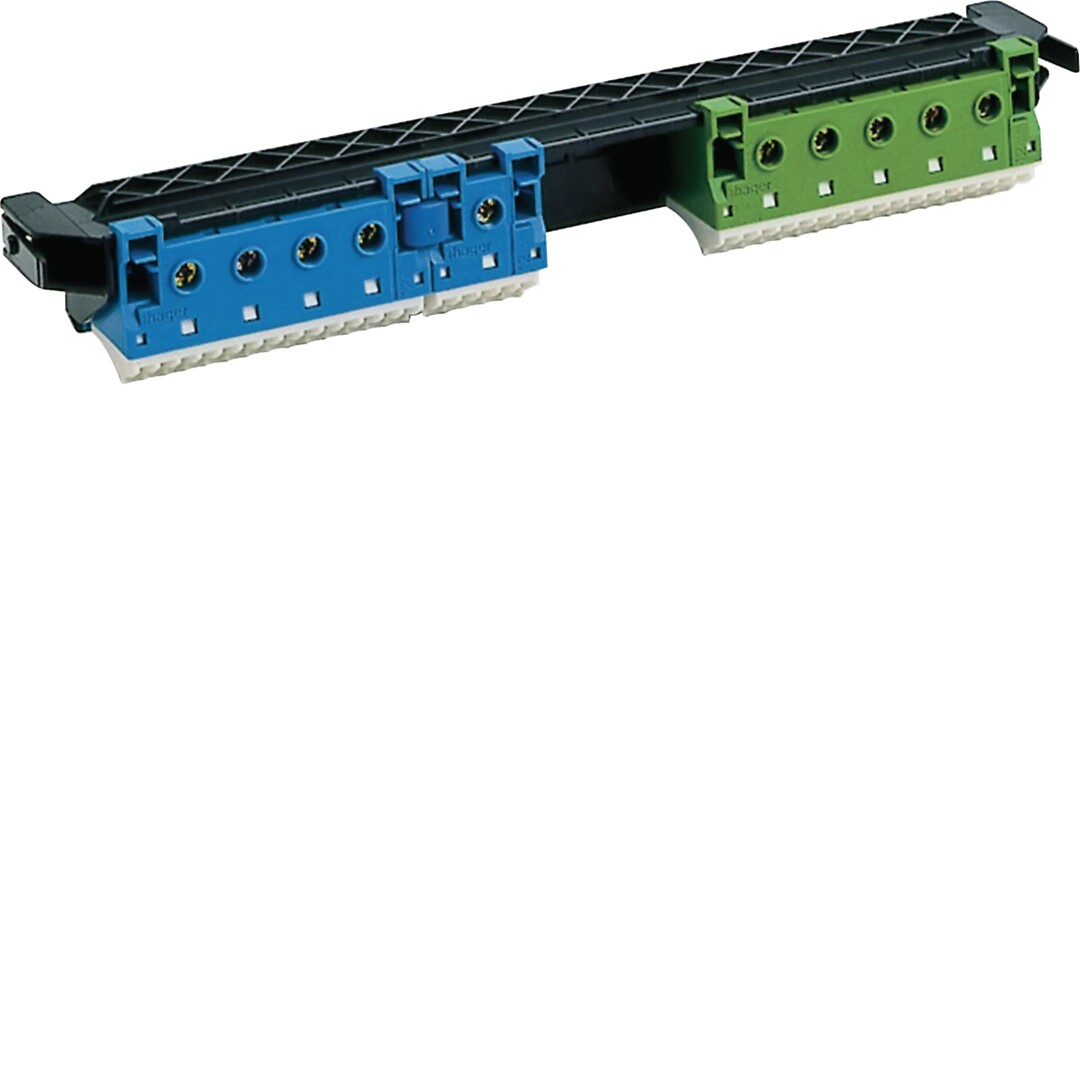

Liitinsilta, volta, QuickConnect, 3-riviselle kotelolle

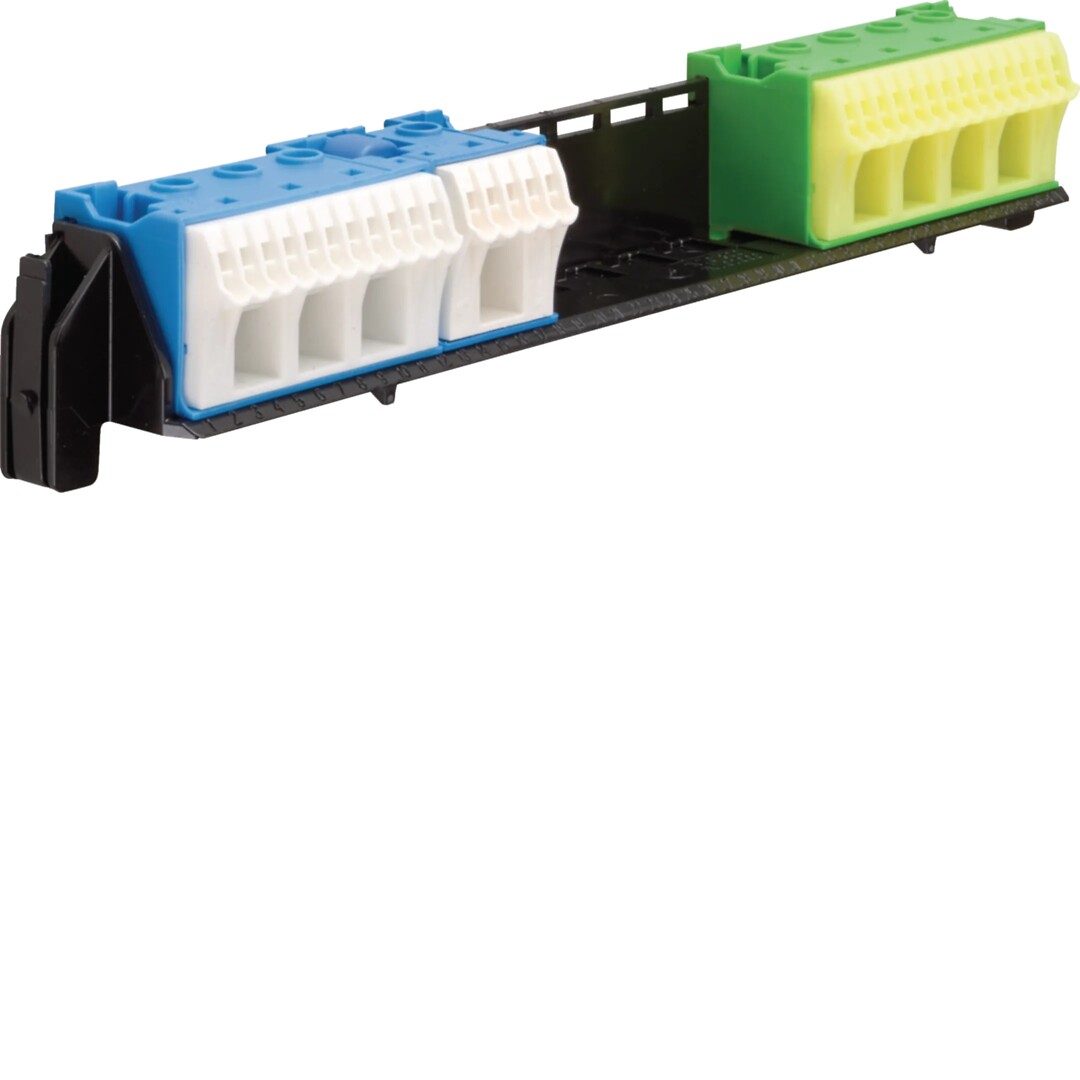

Liitinsilta, volta, QuickConnect, 2-riviselle kotelolle

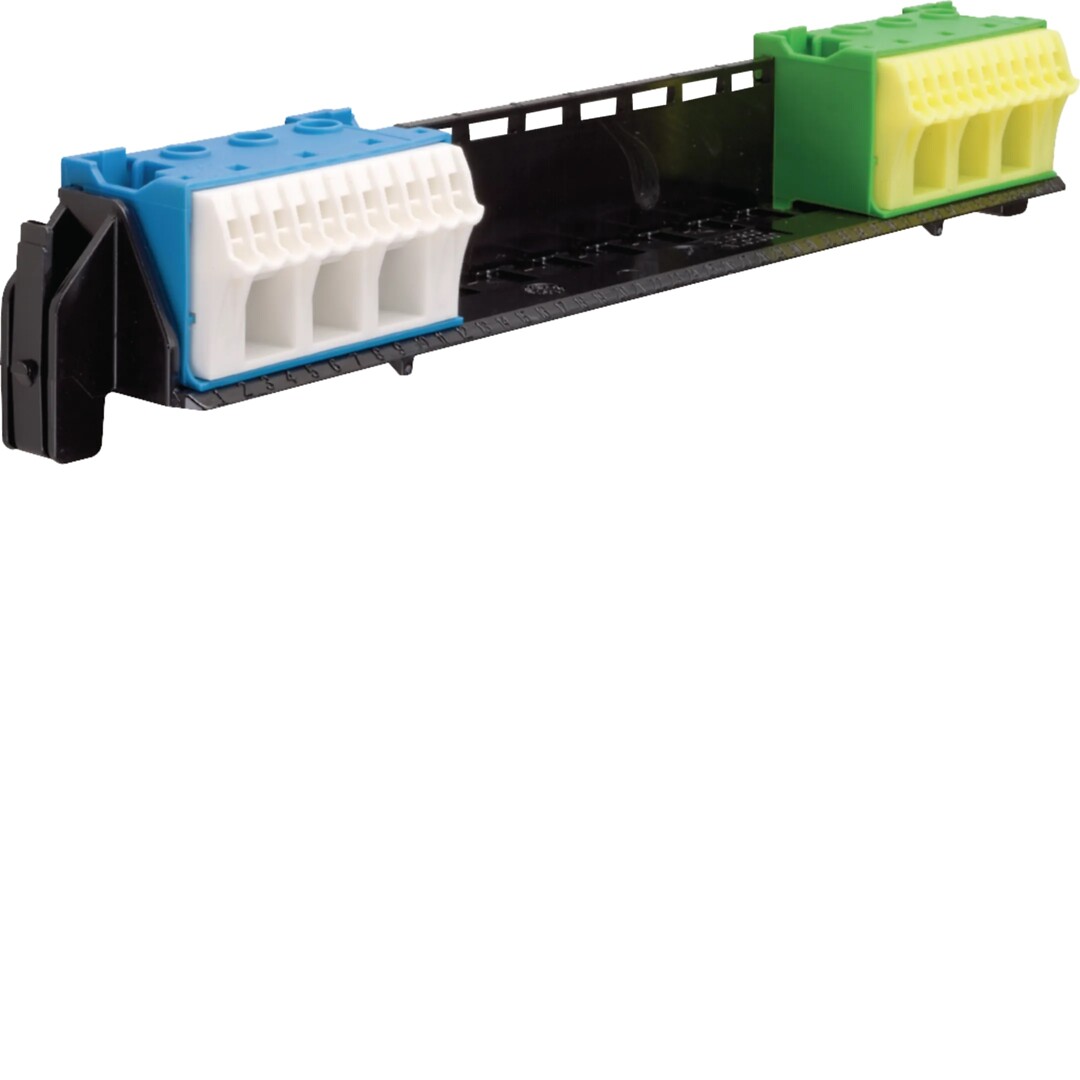

Liitinsilta, volta, QuickConnect, 1-riviselle kotelolle

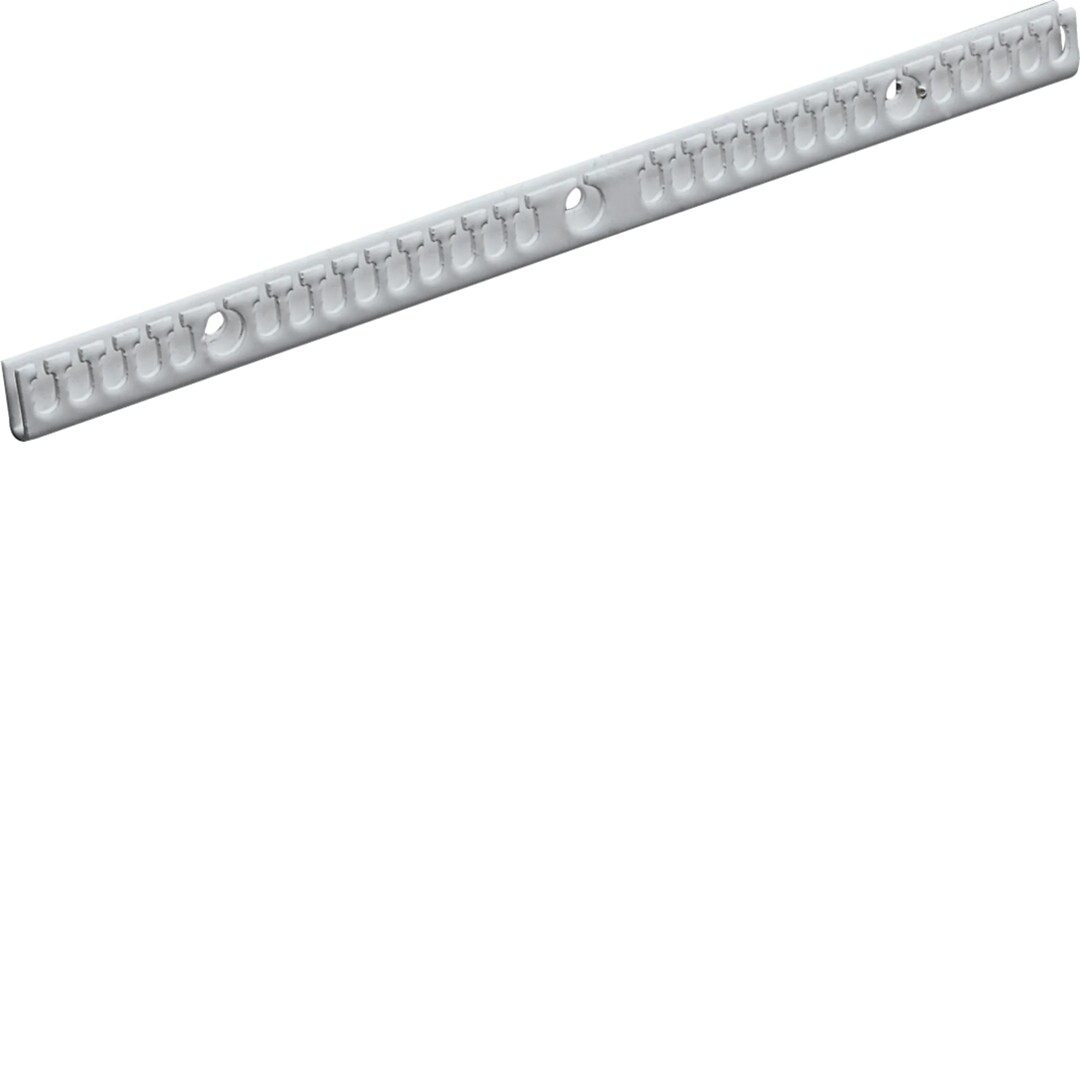

Sidontakisko kaapeleille, volta, vedonpoistoon

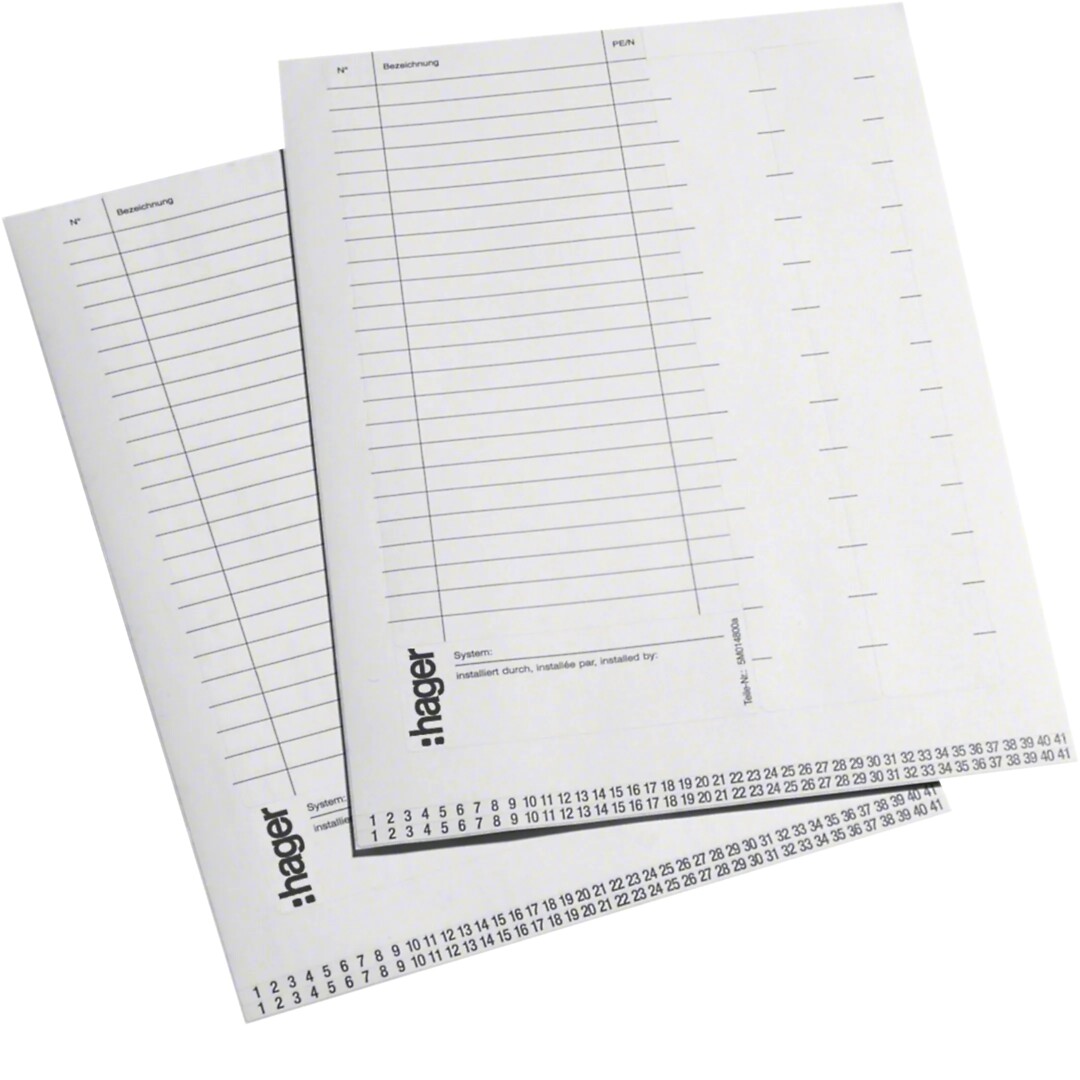

Merkintäarkkipakkaus, volta, moduulikoteloiden DIN-aukkojen ryhmämerkintöihin

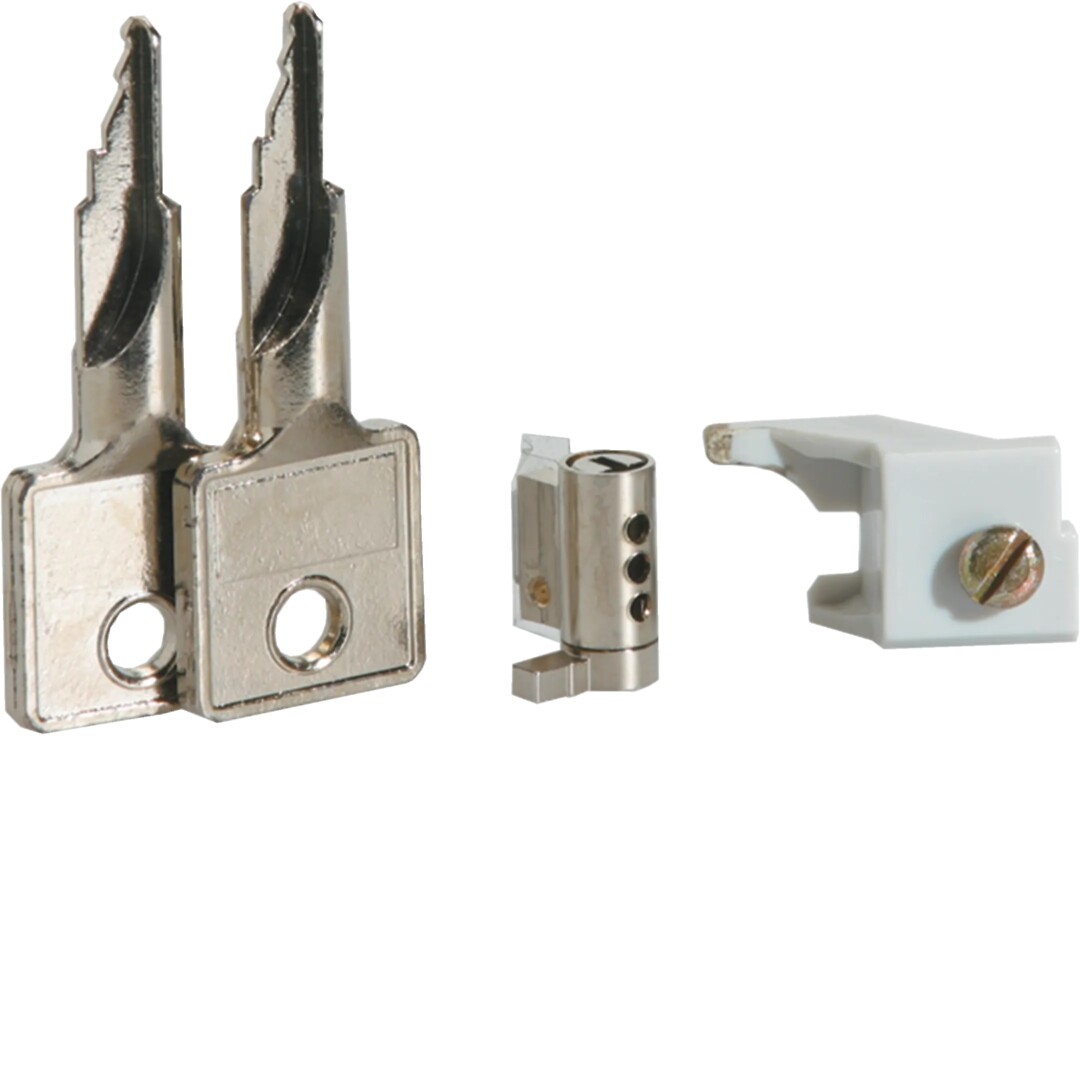

Lukko, vector, 2:lla avaimella

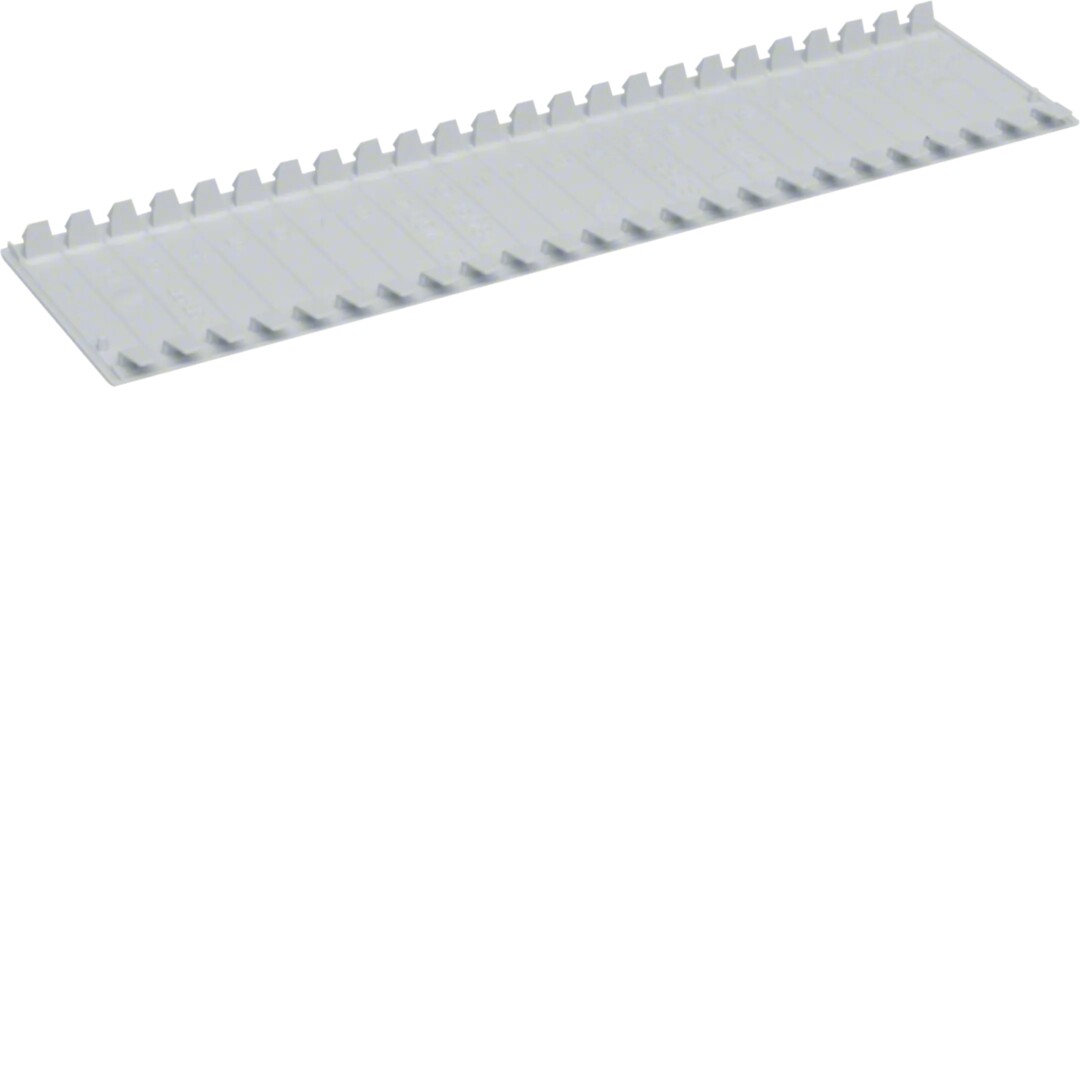

DIN-peitelevy, yleis, 12 moduulia, vaaleanharmaa

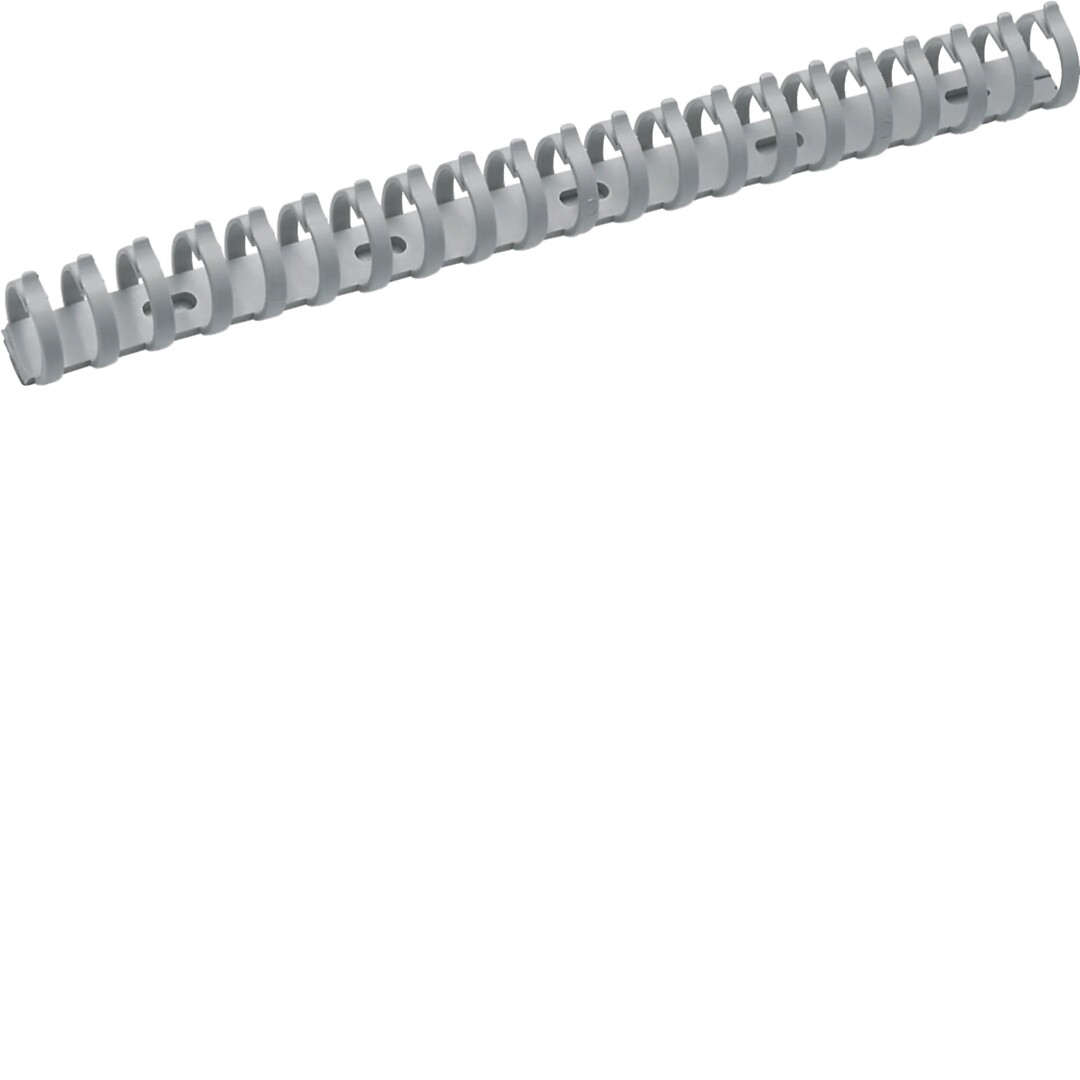

Johdotuskourupakkaus, vector, 12 modulia leveille koteloille

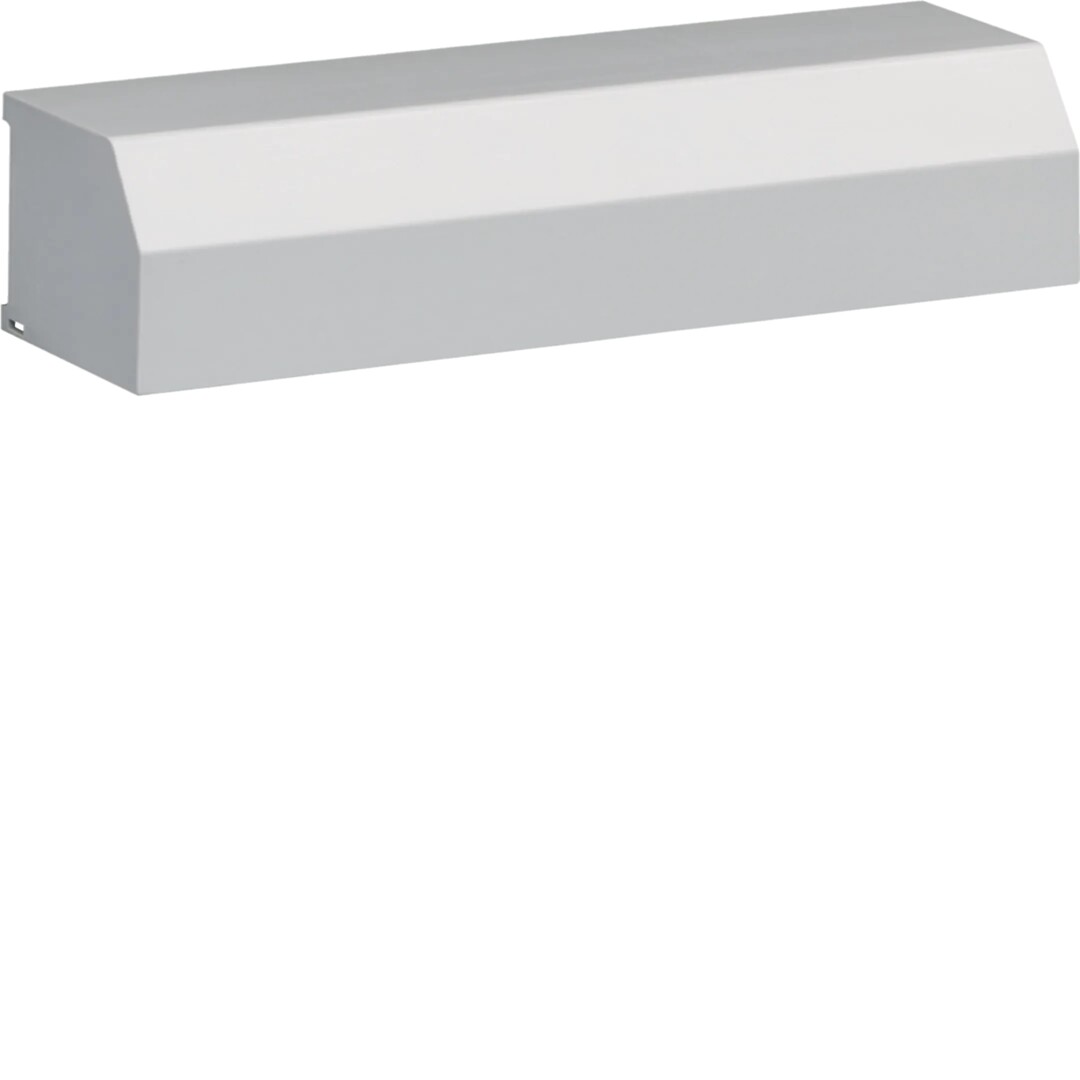

Peitekansi läpivienneille, vector, 12 moduulia leveille koteloille, vaaleanharmaa

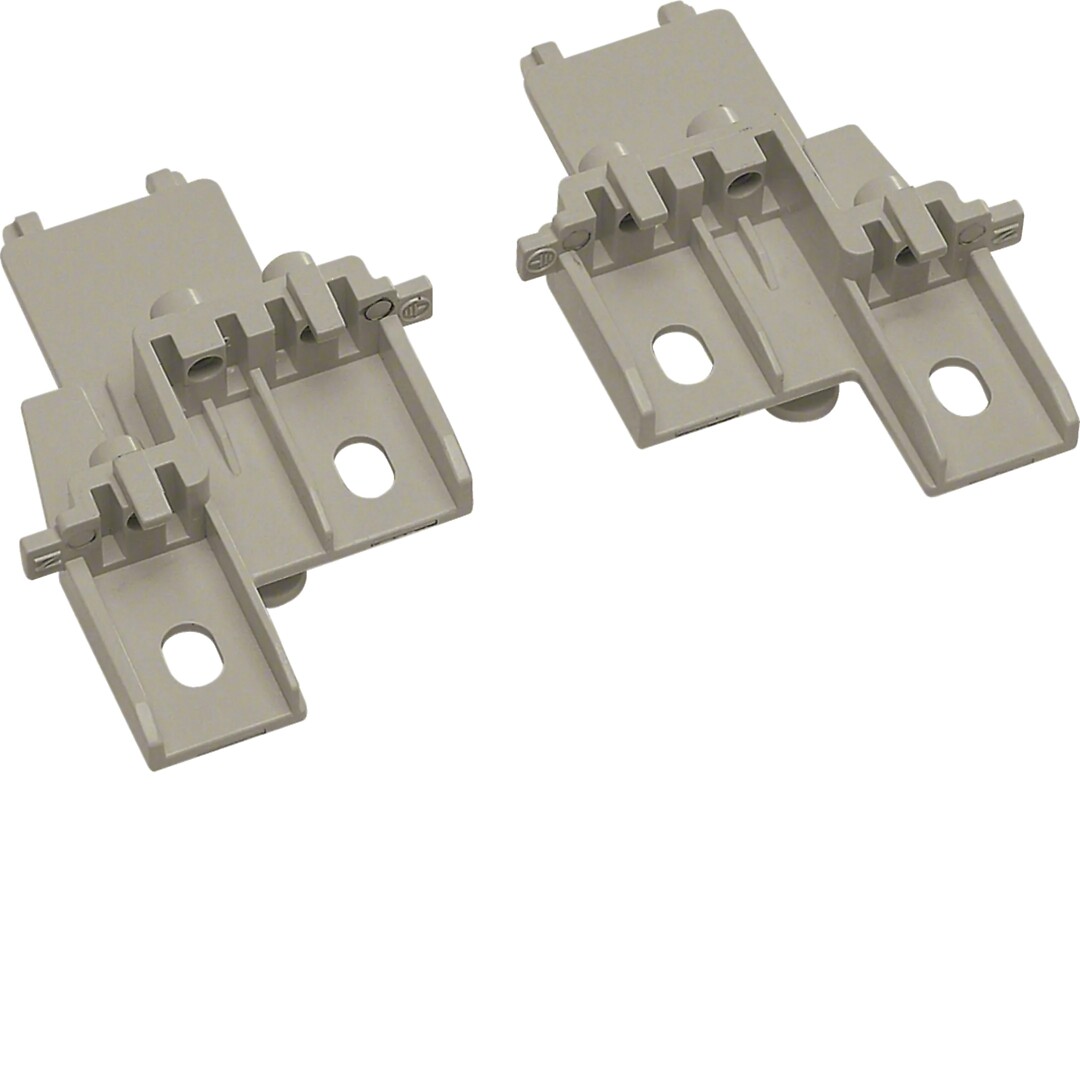

Adapteri, vector, volta-sarjan liitinsilloille

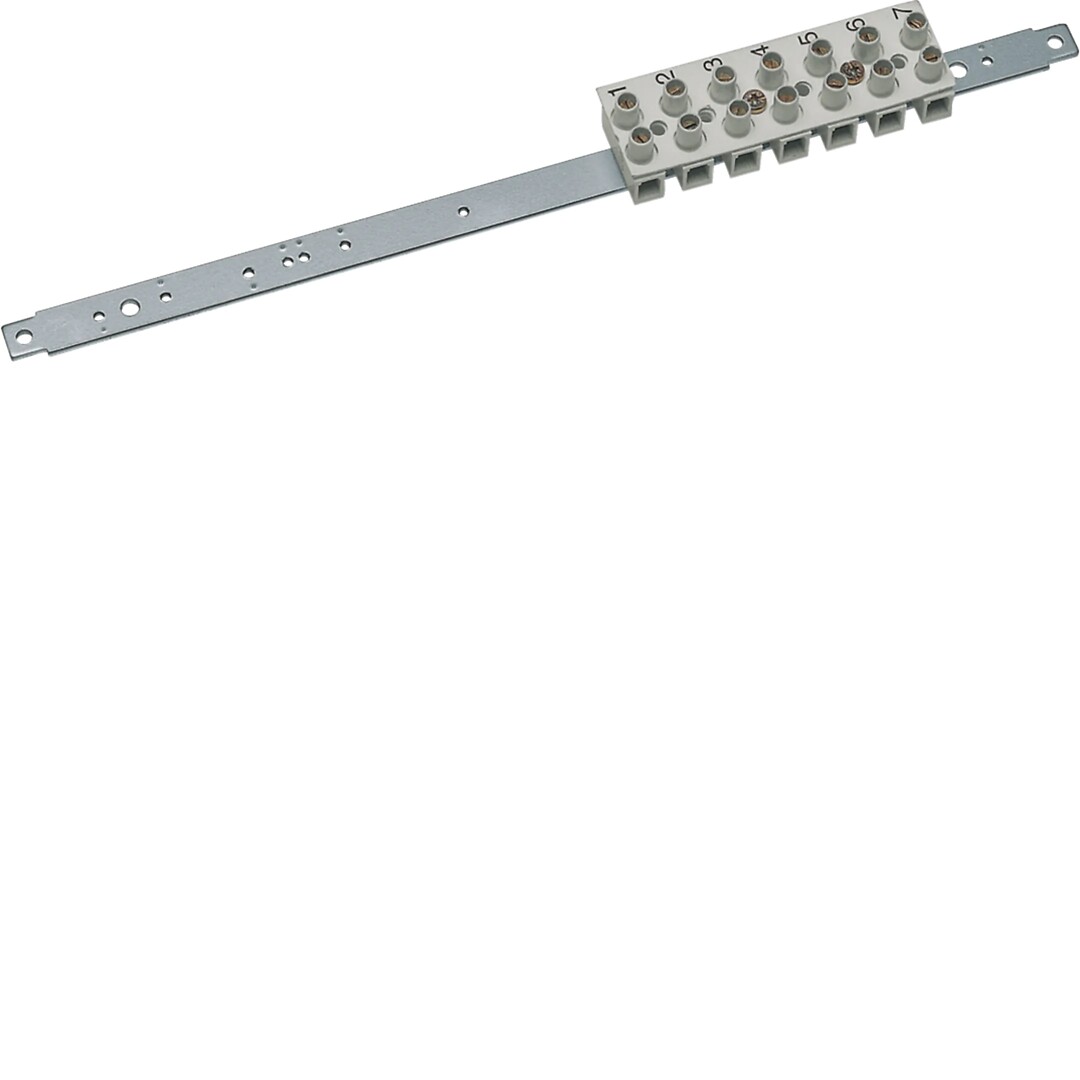

Liitin ohjausjohtimille, vector, 7-napainen

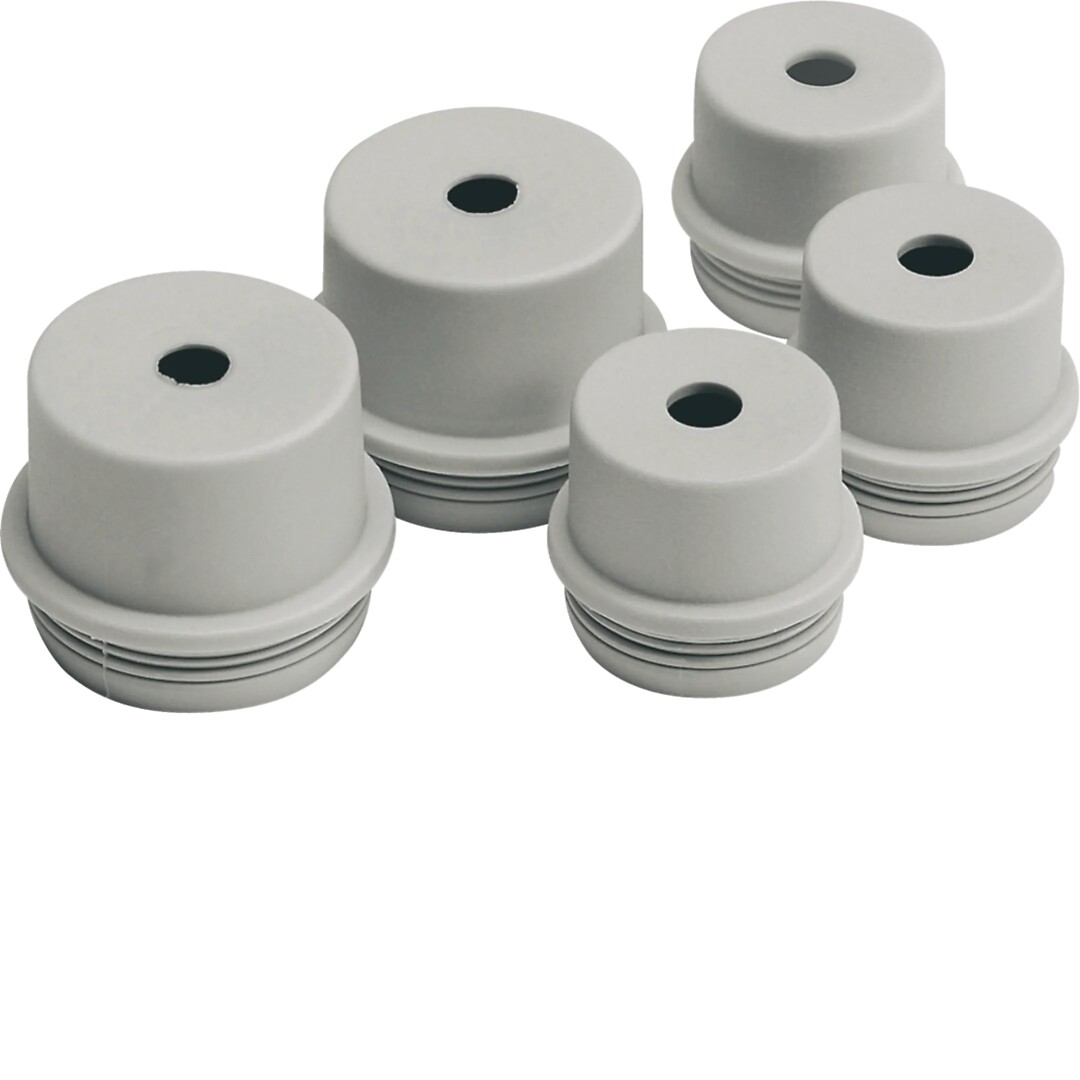

Läpivientitiivistesarja, vector, IP54 metrinen

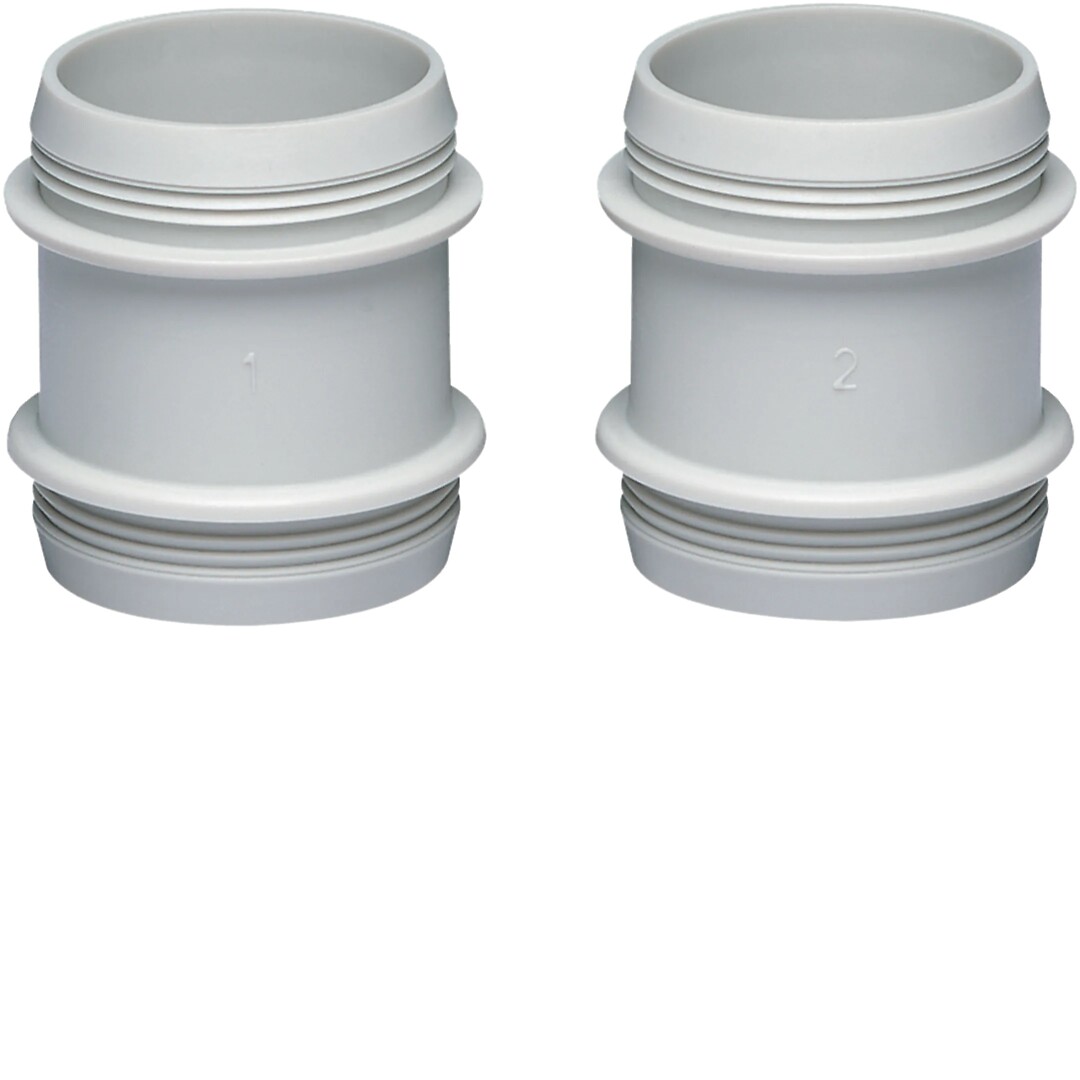

Yhdistysholkkipakkaus koteloiden VE112AK – VE418AK rinnanyhdistykseen

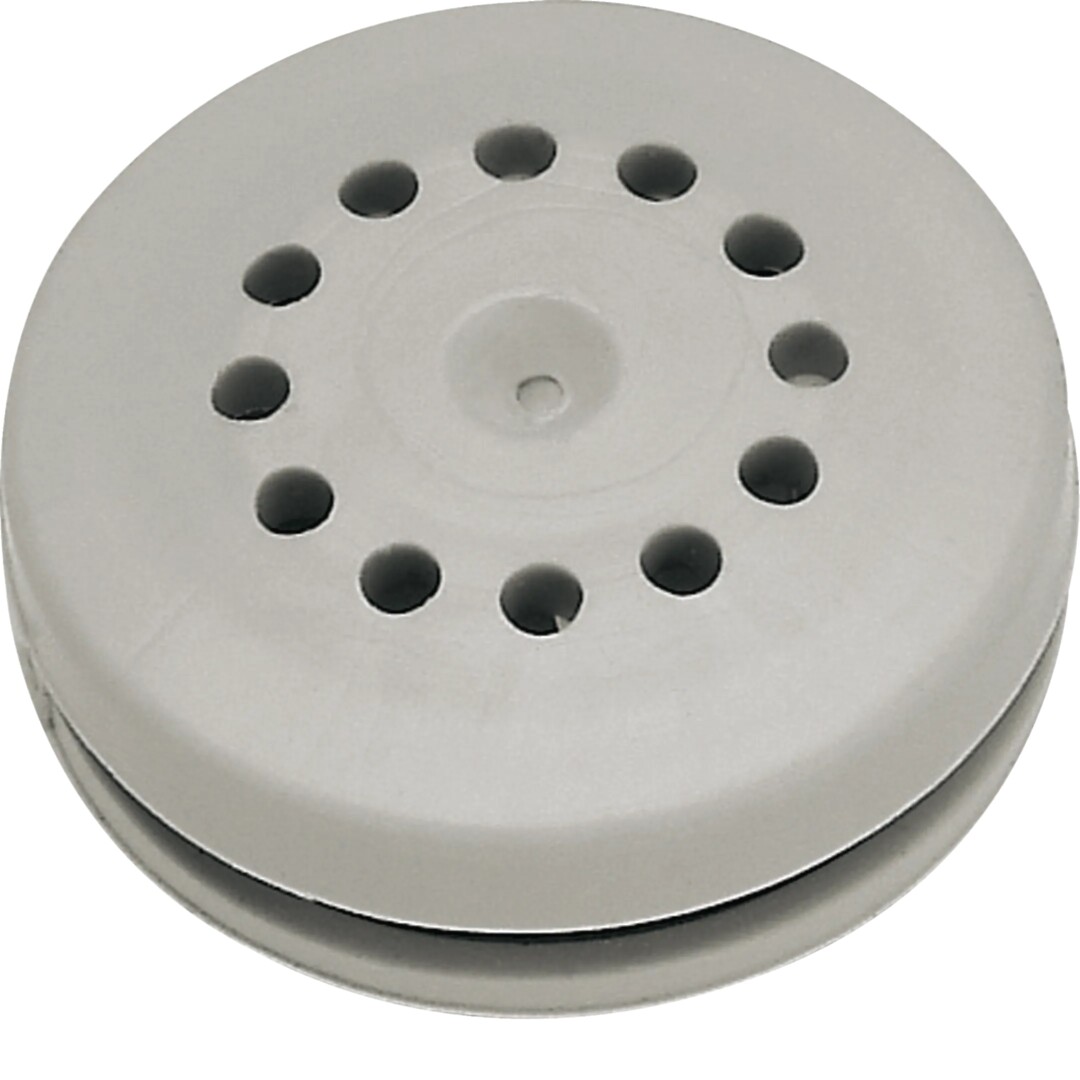

Tuuletustulppa M20 aihioille Vector-modulikoteloihin
