Moduulikotelo uppoasennus 144 moduulia, univers, IP30

Hager Moduulikotelo uppoasennus 144 moduulia, univers, IP30 FWU43S

Tuotekoodi: FWU43S

Sähkönumero: 3426724

Tuotemerkki: Hager

GTIN: 3250612739608

Tuotesarja: univers

Kenttärakenteinen moduulikotelo uppoasennus kevyeen väliseinään tai kiviseinään DIN EN 61 439-1/-3 mukaan, mittanormi DIN 43 870 mukaan. Laitteille 125 A nimellisvirtaan asti, ilma- ja ryömintäetäisyydet VDE 0110/1-2 mukaan. Tuote koostuu teräspellistä valmistetusta kotelorungosta, upotuskehyksestä ja ovesta, näkyvät pinnat pulverimaalattu RAL9010 -sävyyn. Kotelo kahdella ovella. Kotelossa moduulikentät on varutettu 125 mm etäisyydellään toisistaan olevilla 7,5 mm korkeilla DIN-kiskoilla ja sormisuojilla. Nämä kentät on myös varustettu PE/N-QuickConnect-liittimin liittimien kannattimella asennettuna. Sisäinen kosketussuojaus (SKII) muovista, kaapeliläpiviennit irrotettavia muovilaippoja, jotka on varustettu kaapelien vedonpoistolla. Ovi sisäpuolisilla säädettävillä saranoilla ja avauskulma 110° asti. Ovien kätisyys vaihdettavissa ilman työkaluja, ovien lukitus kolmipistetankolukituksella. Sivu- ja takapinta varustettettavissa tarvitaessa kaapeliläpivienneillä. Uppoasennuskehyksen syvyys asennuspinnasta vain 13 mm. Ovisalpa varustettavissa lisätarvikelukolla.

Pituus (mm) 125
Leveys (mm) 853
Korkeus (mm) 703
Paino netto (kg) 21.4
Asennustapa uppoasennus/onteloseinä
Suojuksen tyyppi ovi
Kannen muoto aukolla
Oven tyyppi kaksinkertainen
Läpinäkyvä kansi/ovi ei
Lukolla ei
Mitoitusvirta (In) 125 A
Korkeus 703 mm
Leveys 853 mm
Syvyys 125 mm
Upotussyvyys 112 mm
Sisäsyvyys 119 mm
Kotelon materiaalin vahvuus 1 mm
Oven/kannen materiaalin vahvuus 1 mm
Väri valkoinen
RAL-numero 9010
Moduulien määrä 144
Rivien lukumäärä 4
Leveys (moduulipaikkojen määrä) 36
Läpivientien määrä laipoille 6
Laajennusmahdollisuus kyllä
Kaapeliläpivientien määrä 6
Kotelon/suojuksen materiaali teräs
Pinnan suojaus pinnoitettu jauhemaalauksella
Asennuslevyllä ei
Soveltuu ulkokäyttöön ei
Soveltuu salamasuojaukseen ei
Kotelointiluokka (IP) IP30
Suojausluokka II
Iskunkestävyysluokka IK09
Järjestelmän paloluokka ei ole
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 112
Pakkauskoko 0 leveys (mm) 800
Pakkauskoko 0 korkeus (mm) 650
Pakkauskoko 0 paino brutto (kg) 21.4
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 130
Pakkauskoko 1 leveys (mm) 860
Pakkauskoko 1 korkeus (mm) 710
Pakkauskoko 1 paino brutto (kg) 21.4
Pakkauskoko 2 1
Pakkauskoko 2 pituus (mm) 165
Pakkauskoko 2 leveys (mm) 875
Pakkauskoko 2 korkeus (mm) 720
Pakkauskoko 2 paino (kg) 21.4
Pakkauskoko 4 (lava) 7
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 870

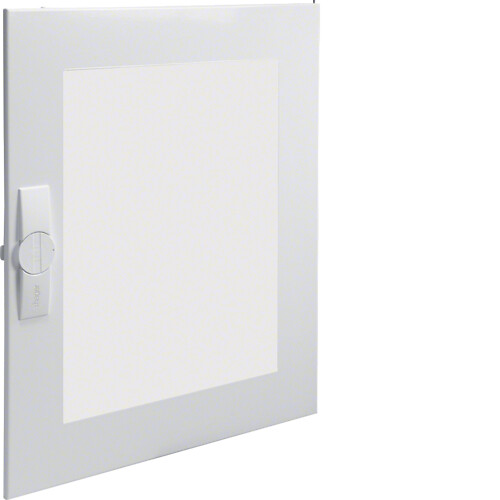

Liittyvät tuotteet
