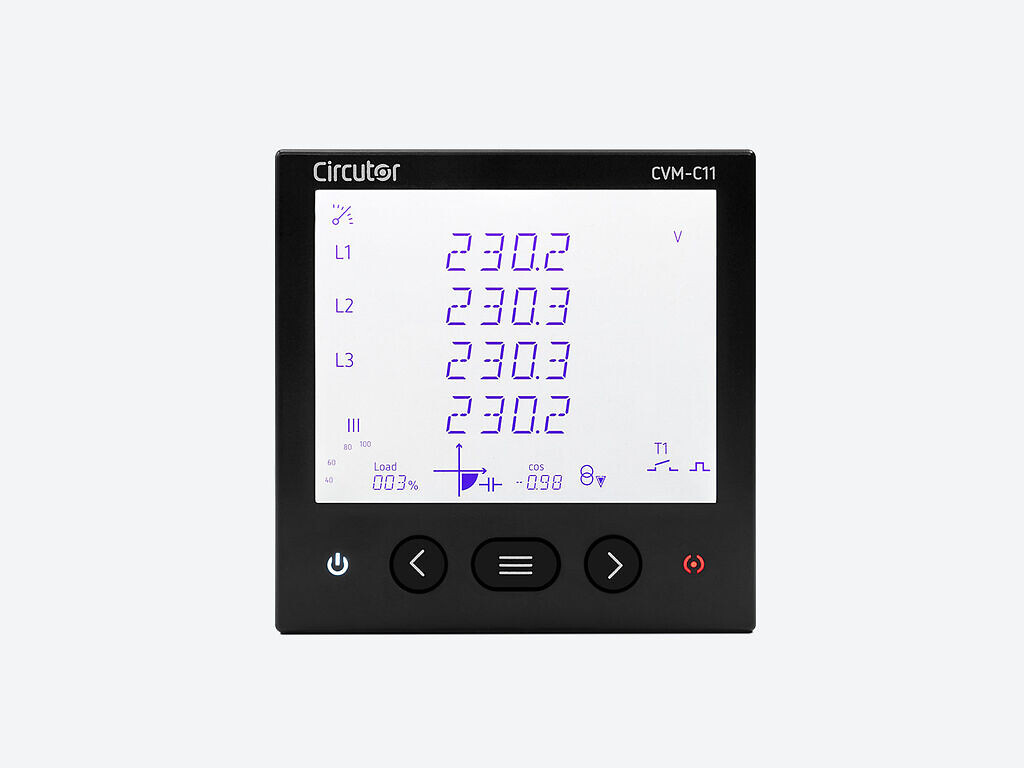

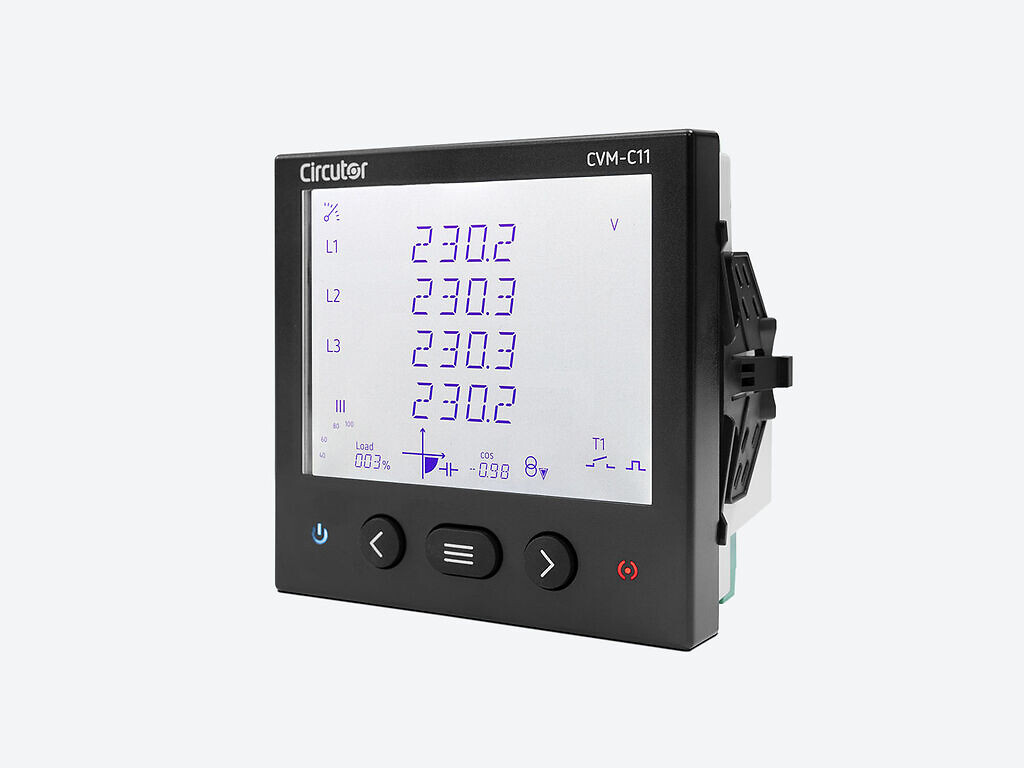

Circutor Monitoimimittari CVM-C11-ITF-485-ICT2 96×96 ModBus/RTU/Bacnet 5A IP51 M58541

Tuotekoodi: M58541

Tuotemerkki: Circutor

GTIN: 8433059359225

Monimittari CVM-C11 on paneeliasennettava (96 x 96 mm) tehoanalysaattori joka tallentaa energialukemia. Tuote on kompaktikokoinen ja monipuolinen, sisältäen 4-kvadranttimittauksen (kulutus ja tuotanto). Mittari soveltuu käytettäväksi keski- ja pienjänniteasennuksissa sekä 3- että 4-johdin piireihin, 2-vaihepiireihin nollan kanssa tai ilman, yksivaihepiireihin tai ARON-liitynnällä.

Näytön ominaisuudet ja käyttöillittymä:

  • Taustavalaistu kosketusnäyttö (kapasitiivinen)
  • Hetkellisarvojen analoginen näyttö (teho, saavutettu maksimiteho ja cos φ tai tehokerroin PF)
  • Hälytyksen LED-indikointi
  • Tariffihinnat
  • Käyttötuntiindikaattori ennakoivaan huoltoon

Sovellusalueet

  • Energiankulutuksen tallennus kolmesta eri lähteestä: verkosta, generaattorilta tai aurinkosähköjärjestelmältä.
  • Pulssisignaalin luonti liittyen kuluihin, kgCO2 päästöihin tai säästöihin, kulutuksen tai tuotetun energian mukaan.
  • Tariffin valinta digitaalisilla tuloilla. Täydellinen kulujen laskentaan kolmessa eri työvuorossa.
  • Hälytysten ohjelmointi mille tahansa mitatulle tai lasketulle hetkelliselle arvolle. Asettavat parametri: ali/yli, hystereesi (%), s/a,
  • kytkentä/katkaisuviive ja ristiinlukitus.

AC-jännitesyöttö

  • Asennuskategoria: CAT III 300 V
  • Tehonkulutus: 4 ... 6 VA
  • Taajuus: 50 ... 60 Hz
  • Nimellisjännite: 95 ... 240 V ~ ± 10%

DC-jännitesyöttö

  • Asennuskategoria: CAT III 300 V
  • Tehonkulutus: 2 ... 6 W
  • Nimellisjännite: 105 ... 272 VDC ± 10%

Mekaaniset ominaisuudet

  • Koko (leveys x korkeus x syvyys): 96 x 96 x 60.9 mm
  • Kotelo: itsestään sammuva V0 muovi
  • Kiinnitystapa: paneeli

Ympäristöominaisuudet

  • Suojausluokka: IP 51 (etupinta), IP 64 (tarvikkeen kanssa), IP 21 (takapinta)
  • Suhteellinen kosteus (ilman kondensiota): 5 ... 95%
  • Varastointilämpötila: -10… +65 ºC
  • Käyttölämpötile: -10 …+60 ºC

Standardit

  • Sertifiointi: UL/CSA 61010-1 3rd edition, UL, VDE
  • Sähköinen turvallisuus, maksimi korkeus: 2000 m
  • Standardit: UNE EN 61010, UNE EN 61000-6-3, UNE EN 61000-6-1, IEC 664, VDE 0110, UL 94, BS EN 61000-6-2, BS EN 61000-6-4

Virranmittauspiiri

  • Asennuskategoria: CAT III 300 V
  • Nimellisvirta (In): .../5A , .../1 A
  • Vaihevirran mittausalue: 2 ... 120% In
  • Maximum input current consumption
  • 0,9VA
  • Maximum pulse current
  • 100 A
  • Minimum current measurement
  • 10 mA


Pituus (mm) 67
Leveys (mm) 96
Korkeus (mm) 96
Paino netto (kg) 0.353
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.45
