Hager Porrasvaloajastin monitoimi 30s – 10 min, 1 sulkeutuva kosketin 16A, 1 moduuli EMN005

Tuotekoodi: EMN005

Sähkönumero: 2614238

Tuotemerkki: Hager

GTIN: 3250612339952

Porrasvaloajastin DIN siivousviive- ja katkaisuvaroituslisätoiminnoilla käytävä- ja porrasvalojen ohjaamiseksi käytäväpainikkeilla tai tunnistimilta saatavilla impulssiohjeilla. Lisätoimintojen valinta käyttöön tuotten sivulla olevalla valintapyörällä.


Käyttöjännite 230V~

Taajuus 50/60Hz

Koskettimen arvo 16A 250V AC1

Nimellisvirta 16A

230 V hehku- ja halogeenilamput maks. 2300W

Loistelamput:

- rinnankompensoitu 1000VA

Viiveaika, säädettävä 30s ... 10min

Poiskytkennän esivaroitus 40s

Päällekytkentäaika (EL) 100%

Käyttölämpötila -10 ... +55°C

Johtimen poikkipinta (lanka) maks. 1,5 ... 2,5mm2;

Johtimen poikkipinta (monisäikeinen) 1,5 ... 2,5mm2;

Moduulikoko DIN 1mod.


Nollajohdin tarvitaan! Elektronisille liitäntälaitteille ja pienoisloistelampuille suurella päällekytkentävirralla, käytä kytkentävirran rajoittimia tyyppi 185. Asuinrakennuksissa, normia DIN 18015-2 noudatettaessa, tulee porraskäytävien valaistuksen automaattiseen poiskytkentään yhdistää katkaisuvaroitustoiminto.


− katkaisuvaroituksella, vilkkuttaa 40, 30 sekuntia ennen pois kytkentää

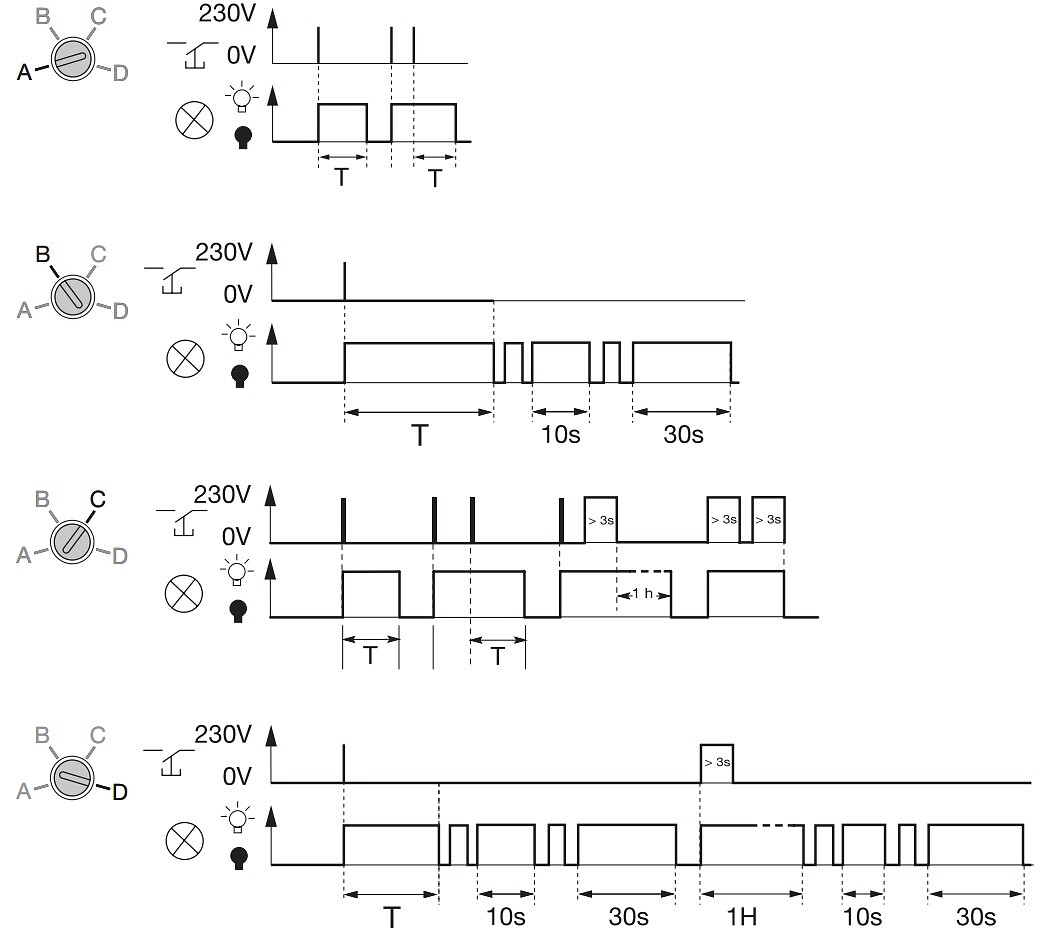

− potentiometrillä ajastintoimintojen asetteluun: Automaatti nen/Automaatti nen katkaisuvaroituksella/Automaattinen valittavalla pitkäaikaiskäytöllä (1 h)/Automaattinen valittavalla pitkäaikaiskäytöllä (1 h) ja katkaisuvaroituksella

− sulkeutuva kosketin

− liukukytkimellä pysyvästi päällä/automaattinen

− erittäin hiljainen

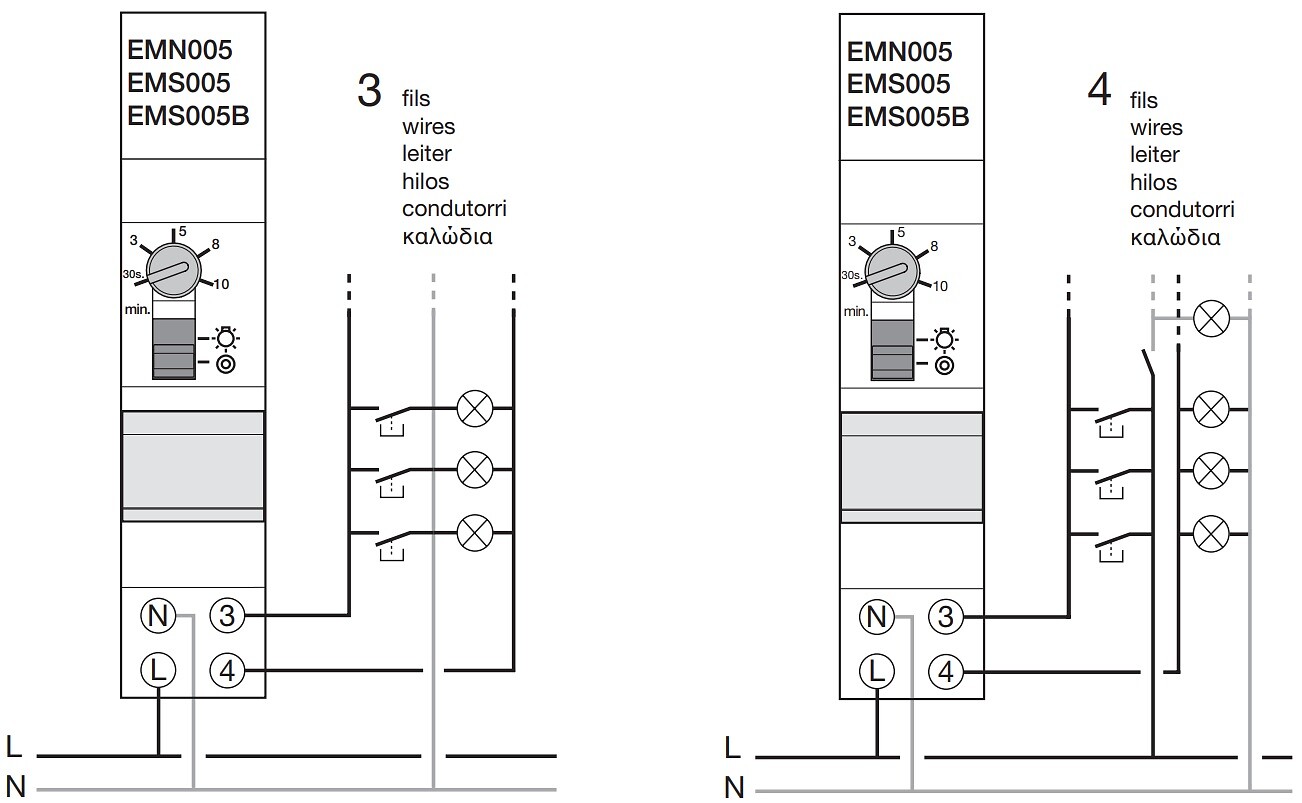

− 3- ja 4-johdinpiireille (automaattinen tunnistus)


Vanhan sähkönumero: 3577202

Pituus (mm) 96
Leveys (mm) 17.5
Korkeus (mm) 26
Paino netto (kg) 0.08
Toiminto elektroninen
Asennustapa DIN-kisko
Leveys (moduulipaikkojen määrä) 1
Upotussyvyys 64 mm
Sulkeutuvien koskettimien lukumäärä 1
Ohjausjännite 1 230 V
Ohjausjännite 1 230 V
Ohjausjännite 1:n tyyppi AC
Ohjausjännite 1:n taajuus 50 Hz
Ohjausjännite 1:n taajuus 60 Hz
Ohjausjännite 2:n taajuus 50 Hz
Ohjausjännite 2:n taajuus 60 Hz
Mitoitettu kytkentävirta 16 A
Maksimikytkentävirta (cos phi = 0.6) 16 A
Päästöhidastusaika 0.5 min
Päästöhidastusaika 10 min
Lepovirta valopainikkeille (hehkulamppu) 100 mA
Kytkentätapa 3- ja 4-johdinkytkentä
Poiskytkentävaroitus vilkkuva
Toistuva jälkiasennettavissa
Syöttöjännite 230 V
Syöttöjännite 230 V
Syöttöjännitteen tyyppi AC
Maksimi hehkulamppukuorma 2300 W
Loistelamppukuorma maks. 3600 VA
Loistelamppukuorma (tuplapiirissä) maks. 1000 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks. 1000 VA
Max. kytkentäteho LED 400 W
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 20
Pakkauskoko 0 leveys (mm) 100
Pakkauskoko 0 korkeus (mm) 80
Pakkauskoko 0 paino brutto (kg) 0.08
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 20
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.08
Pakkauskoko 2 108
Pakkauskoko 2 pituus (mm) 82
Pakkauskoko 2 leveys (mm) 97
Pakkauskoko 2 korkeus (mm) 23
Pakkauskoko 2 paino (kg) 0.089
Pakkauskoko 3 108
Pakkauskoko 3 pituus (mm) 367
Pakkauskoko 3 leveys (mm) 318
Pakkauskoko 3 korkeus (mm) 219
Pakkauskoko 3 paino (kg) 9.857
Pakkauskoko 4 (lava) 2592
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1026
Pakkauskoko 4 paino (kg) 259.568
