Hager Sysäysrele 2s 16A kela 12VAC, 1 moduuli EPN521

Name: Sysäysrele 2s 16A kela 12VAC, 1 moduuli
Brand: Hager
SKU: 12961

Tuotekoodi: EPN521

Sähkönumero: 2707331

Tuotemerkki: Hager

GTIN: 3250612369522

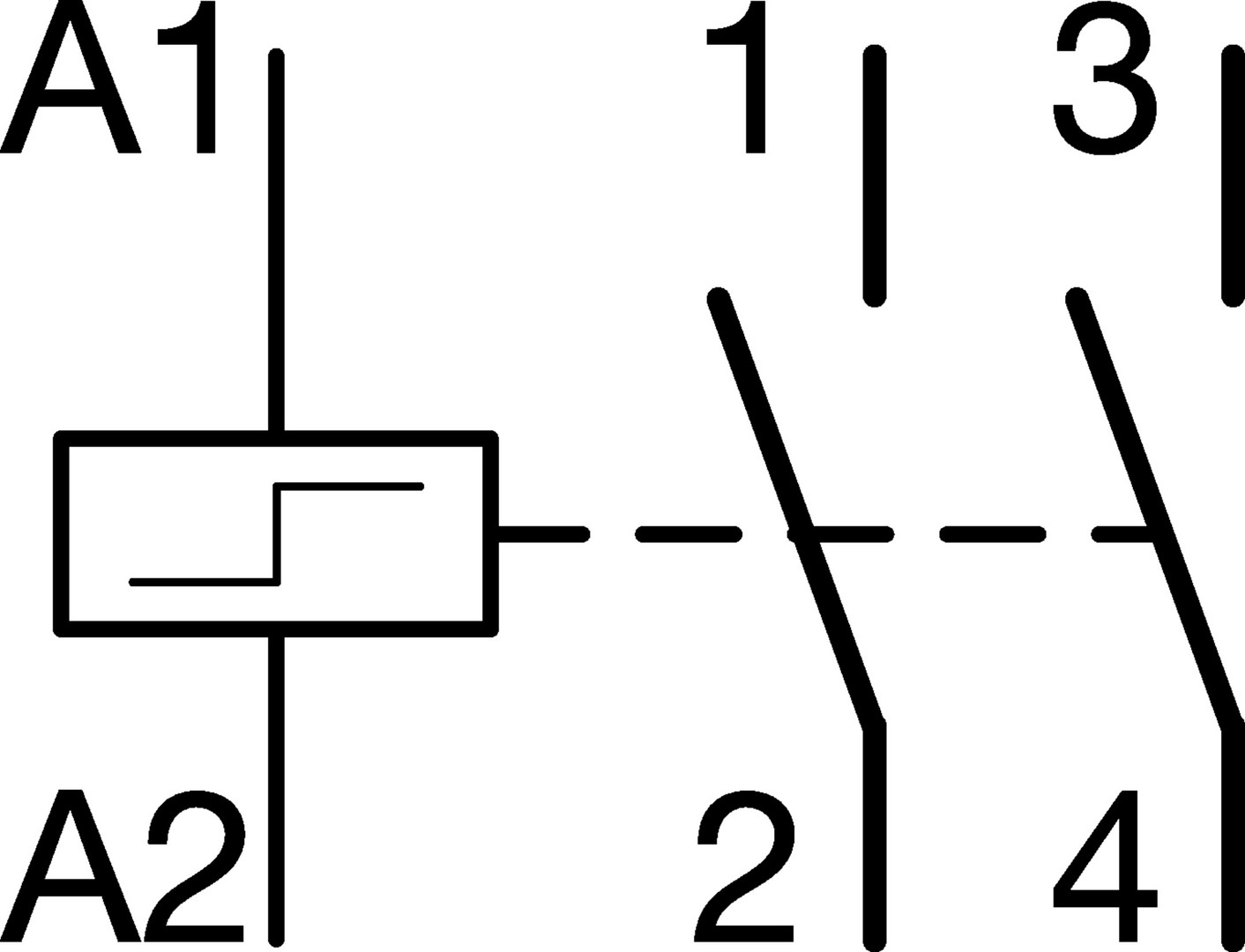

Sähkömekaainen sysäysrele 2 sulkeutuvaa kosketinta 16 A, ohjauskela 12 VAC. Koko 1 moduuli.

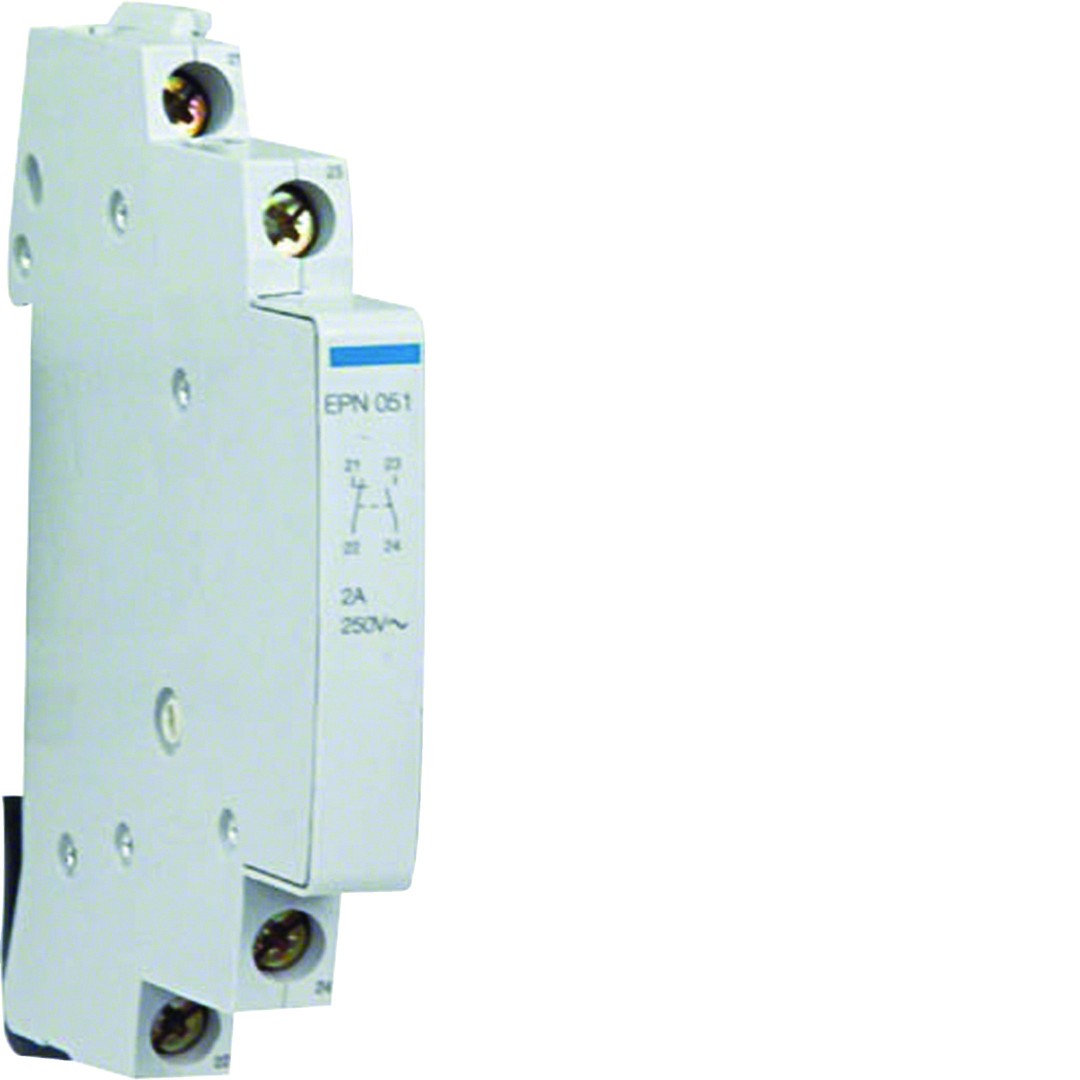

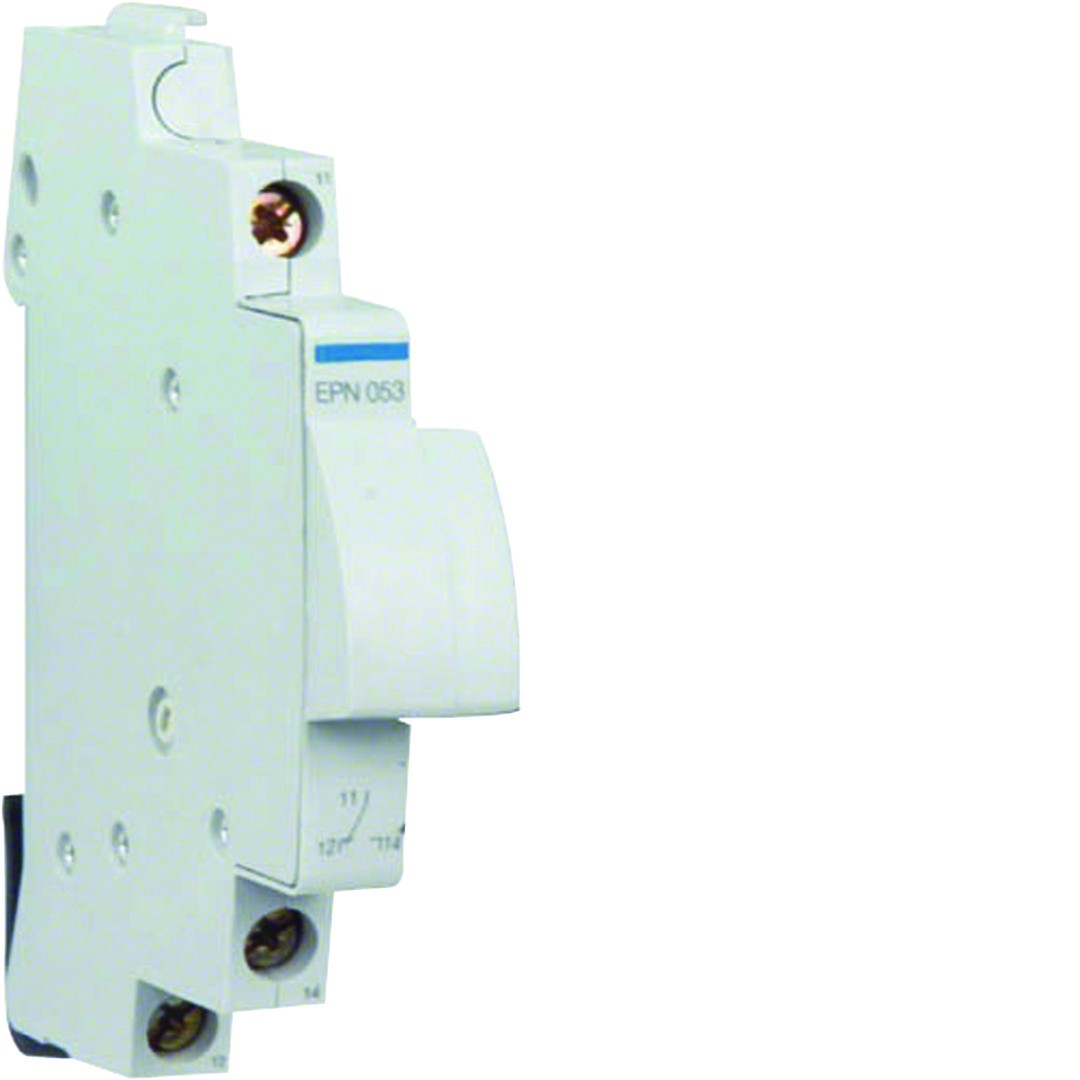

Sysäysrelettä käytetään impulssiohjaukseen EN60669-1 ja EN60669-2-2 mukaisesti. Moduuli on kosketussuojattu BGVA2 mukaisesti. Rele on varustettu kosketintilan ilmaisulla, käsikäyttömahdollisuudella suoraan kojeelta ja merkintäikkunalla. Releeseen voidaan liittää jälkiasennettavia lisämoduuleja apukoskettimien tai kello- ja ryhmäohjaustoimintojen lisäämiseksi releasennukseen.

Nimellisvirta: 16 A
Nimellisjännite Ue: 250 V
Eristysjännite: 250 V
Käyttölämpötila: -5 ... 40 °C
Varastointilämpötila: -40 ... 80 °C
Liitäntätapa: Ruuviliittimet
Liitäntäpoikkipinta taipuisa johdin: 1 - 6mmmm2;
Liitäntäpoikkipinta jäykkä johdin: 1,5 - 10mmmm2;
Koskettimien määrä: 2
Koskettimet: 2s

Vanha sähkönumero: 3583127

Pituus (mm)	63
Leveys (mm)	17.5
Korkeus (mm)	83
Paino netto (kg)	0.08

Toiminto	mekaaninen kytkin
Leveys (moduulipaikkojen määrä)	17.5
Upotussyvyys	63 mm
Sulkeutuvien koskettimien lukumäärä	2
Ohjausjännite 1	12 V
Ohjausjännite 1	12 V
Ohjausjännite 1:n tyyppi	AC
Ohjausjännite 1:n taajuus	50 Hz
Ohjausjännite 1:n taajuus	60 Hz
Ohjausjännite 2:n tyyppi	DC
Ohjausjännite 2:n taajuus	50 Hz
Ohjausjännite 2:n taajuus	60 Hz
Mitoitettu kytkentävirta	16 A
Syöttöjännite	250 V
Syöttöjännite	250 V
Syöttöjännitteen tyyppi	AC
Maksimi hehkulamppukuorma	1800 W
Loistelamppukuorma maks.	800 VA
Loistelamppukuorma (tuplapiirissä) maks.	1600 VA
Loistelamppukuorma (rinnakkain kompensoituna) maks.	900 VA
Maksimikytkentävirta (cos phi = 0.6)	16 A
Käsikäyttöinen	kyllä

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	20
Pakkauskoko 0 leveys (mm)	95
Pakkauskoko 0 korkeus (mm)	80
Pakkauskoko 0 paino brutto (kg)	0.14
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	20
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.08
Pakkauskoko 2	108
Pakkauskoko 2 pituus (mm)	95
Pakkauskoko 2 leveys (mm)	75
Pakkauskoko 2 korkeus (mm)	20
Pakkauskoko 2 paino (kg)	0.135
Pakkauskoko 3	3456
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	220
Pakkauskoko 3 paino (kg)	15.03
Pakkauskoko 4 (lava)	2592
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1034
Pakkauskoko 4 paino (kg)	383.72
