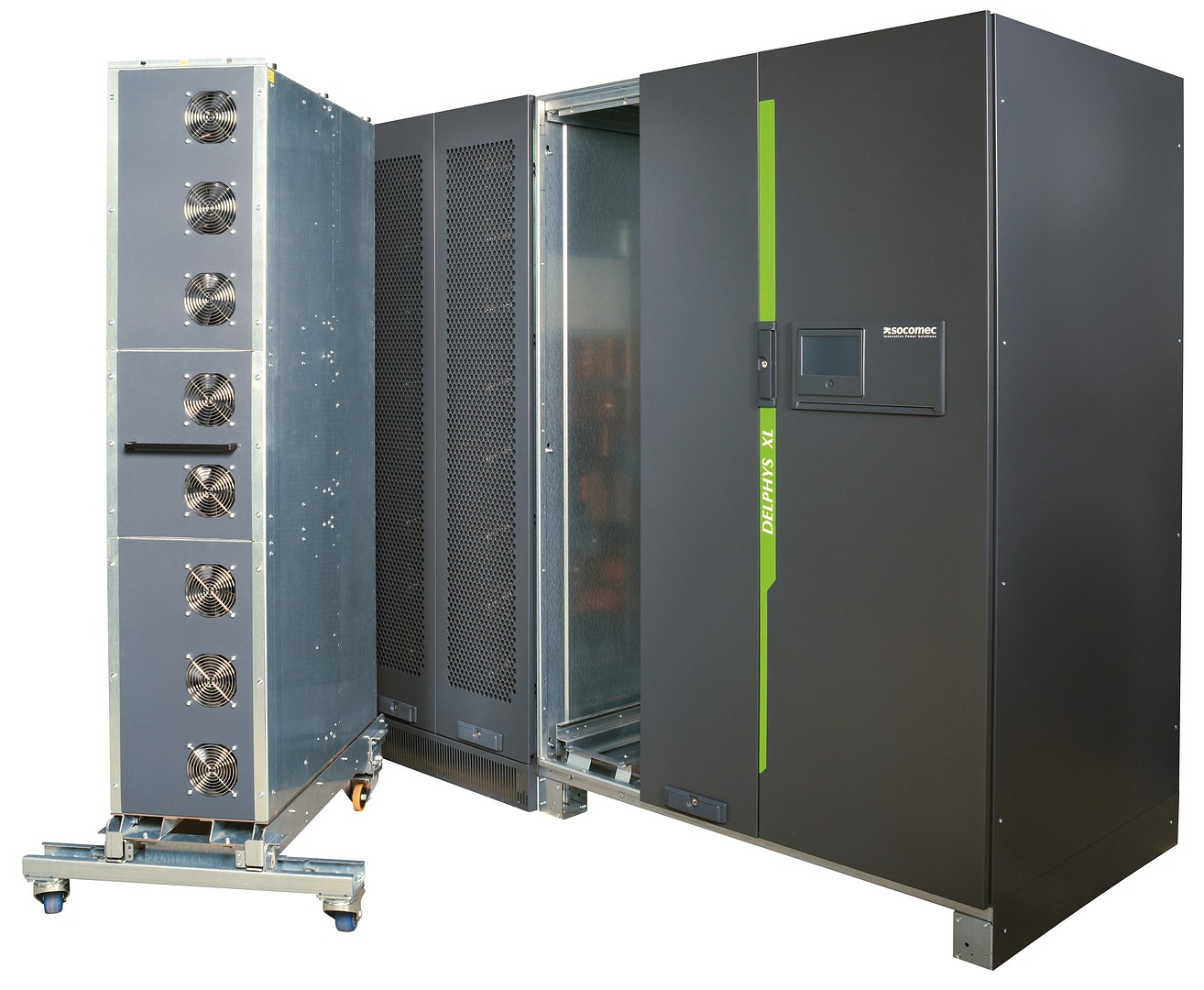

Tehomoduli 200kVA/200 kW, akkulaturi 120A ja tehonkorottimella

Tuotekoodi: 3XL-PI-200-0R-0

Tuotemerkki: Socomec

Minimipakkaus: 1 kappale

Tehomoduli

• Tehomoduulin nimellisteho: 200 kVA/kW
• Yksikön nimellisteho: 200–1200 kVA/kW
• Tehomoduulien määrä: 1–6
• Tehopaikkojen määrä: 1–6
• Yksiköiden määrä per järjestelmä: Jopa 4 yksikköä rinnakkain
• Redundanttikonfiguraatio: N+x

Tasasuuntain (Rektifioija) tulo

• Jännite: 400V 3-vaihe (200–480V(1))
• Taajuus: 50/60Hz ±5Hz
• Tehokerroin / THDI: >0,99 / <2,5%(2)

Lähtö

• Tehokerroin: 1 (IEC/EN 62040-3 mukaisesti)
• Jännite: 400V 3-vaihe + N (380/415V konfiguroitavissa)
• Taajuus: 50/60Hz (konfiguroitavissa) ±0,01Hz - vapaakäynti
• Jänniteharmoninen särö (Ph/Ph): ThdU ≤1,5% (lineaarinen kuorma)

Ohituskytkentä (Bypass)

• Jännite: Nimellinen lähtöjännite ±15% (konfiguroitavissa)
• Taajuus: Nimellinen lähtötaajuus ±5Hz (konfiguroitavissa generaattoriyhteensopivuuteen)

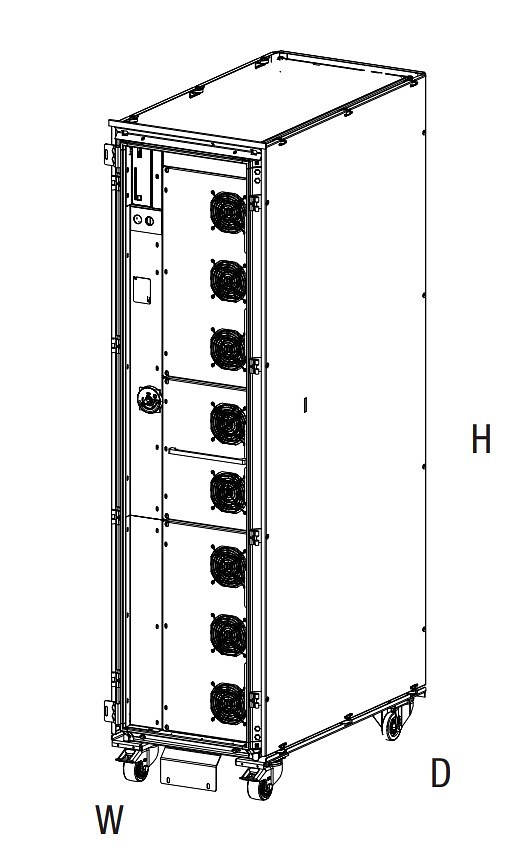

Mitat (L x S x K, mm): 500 x 950 x 1940

Paino (kg): 462

Tyyppi: Hot plug-in / Hot-swappable

MTBF (keskimääräinen vikaväli): 1 000 000 tuntia

Online-hyötysuhde (kaksoismuunnostilassa): Jopa 97%

Ympäristöolosuhteet

• Käyttölämpötila-alue: 0°C – +40°C
• Suhteellinen kosteus: 0–95% ilman kondensaatiota
• Maksimikorkeus: 1000 m ilman suorituskyvyn heikkenemistä
• Äänitaso 1m etäisyydellä: <75dBA
• Oikosulkukestoisuus (Icw): 100kA - symmetrinen

Standardit

• Turvallisuus: IEC/EN 62040-1
• EMC (sähkömagneettinen yhteensopivuus): IEC/EN 62040-2
• Suorituskyky: IEC/EN 62040-3
• Ympäristö: IEC/EN 62040-4
• Tuotedeklarointi: CE, EAC
