Lataa tuotekortti

Elko EP Valvontarele virta 1 x vk 8A syöttöjännite 24-240VAC ja 24VDC säätöalue 0.5-5A PRI-51-5A

Tuotekoodi: PRI-51-5A

Sähkönumero: 2707210

Tuotemerkki: Elko EP

GTIN: 8595188124928

Valvontarelettä PRI-51 käytetään 1- vaiheisten AC- virtapiirien virtatasojen valvontaan. Asteittainen rajavirta-arvon säätö mahdollistaa sen käytön eri sovelluksissa. Lähtökosketin on auki normaalitilassa. Kun aseteltu rajavirta saavutetaan, relekosketin sulkeutuu asetetun viiveen jälkeen (0,5- 10s). Palautuessa vikatilasta normaalitilaan, kosketin avautuu hystereesin (5%) ylityksen jälkeen.

Monijänniteohjauksen ansiosta relettä voidaan käyttää monipuolisesti eri kohteissa. Releellä voidaan valvoa kuormia, joiden syöttö on eri kuin valvontareleen PRI-51 syöttö.

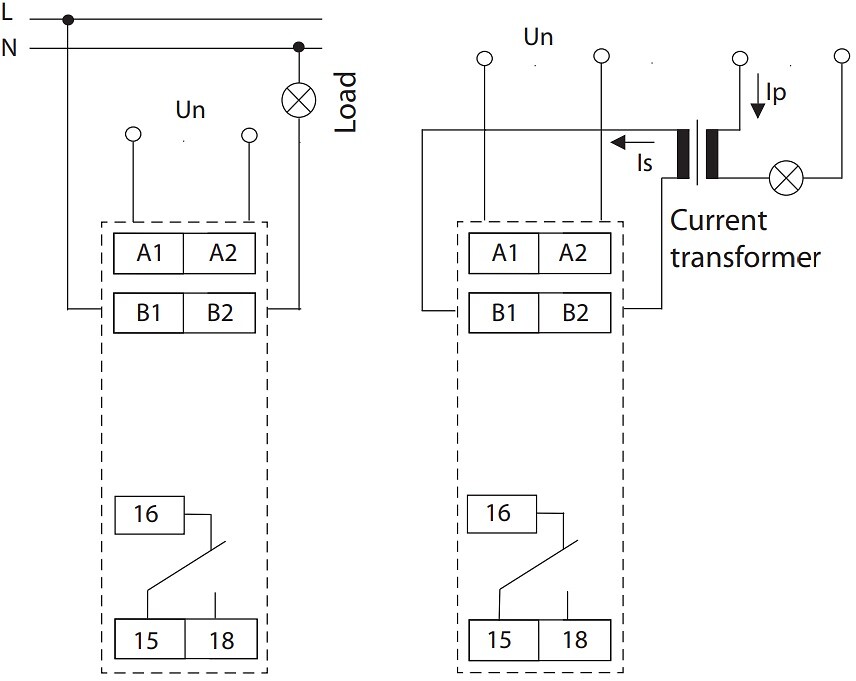

  • säätöalue 0,5-5A, soveltuu käytettäväksi myös virtamuuntajien kanssa
  • maks. jatkuva virta 17 A
  • säädettävä viive 0,5- 10s
  • hystereesi 5%
  • lähdön ilmaisu, punainen LED

Tekniset tiedot:

  • Syöttöjännite: 24-240 V AC/DC
  • Kosketin: 1 x vaihtokosketin 16A
  • Katkaisukyky 4000VA/AC1, 384W/DC
  • Katkaisujännite: 250V AC ja 24V DC
  • Leveys 1-mod


Virranvalvontarele

  • Käytetään kiskokytkinten lämmitysvastusten, lämmityskaapelien, 1-vaiheisten moottorien syötön virrankulutuksen valvontaan
  • Raja-arvon asetus helposti potentiometrillä AC 0.1-1A
  • Säädettävä viive 0.5 - 10 s virtapiikkien vaikutuksen eliminoimiseksi
  • Universaali syöttö 24 - 240VAC ja 24VDC
  • Syöttö on galvaanisesti erotettu mittausvirrasta, joten sen pitää olla samasta vaiheesta
  • Lähtökosketin: 1x vaihto / 8 A
  • 1-vaihe, 1 moduuli, DIN-kiskoasennus
Pituus (mm) 90
Leveys (mm) 17
Korkeus (mm) 64
Paino netto (kg) 0.072
Sähköisen liitännän tyyppi vipuliitäntä
Irrotettavilla kiinnikkeillä ei
Ulkoinen virtalähde tarpeellinen ei
Syöttöjännitteen tyyppi AC/DC
Syöttöjännite AC 50 Hz 24 V
Syöttöjännite AC 50 Hz 240 V
Syöttöjännite AC 60 Hz 24 V
Syöttöjännite AC 60 Hz 240 V
Virran tyyppi AC
Virtamitta-alue 0.5 A
Virtamitta-alue 5 A
Yksivaihealivirtavalvonta kyllä
Kolmivaihealivirtavalvonta ei
Yksivaiheylivirtavalvonta kyllä
Kolmivaiheylivirtavalvonta ei
Yksivaihehystereesivalvonta kyllä
Kolmivaihehystereesivalvonta ei
DC-alivirtavalvonta ei
DC-ylivirtavalvonta ei
DC-virtahystereesivalvonta ei
Min. säädettävä vetohidastus kytkettäessä 0.5 s
Maksimi sallittu vetohidastus kytkettäessä 10 s
Min. säädettävä päästöhidastus 0.5 s
Maksimi sallittu päästöhidastus 10 s
Avautuvien koskettimien lukumäärä 1
Sulkeutuvien koskettimien lukumäärä 1
Vaihtokoskettimien lukumäärä 1
Jännitetyyppi (käyttöjännite) AC/DC
Käyttöjännite 50 Hz 24 V
Käyttöjännite 50 Hz 240 V
Käyttöjännite 60 Hz 24 V
Käyttöjännite 60 Hz 240 V
Leveys 17.6 mm
Korkeus 90 mm
Syvyys 64 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 28
Pakkauskoko 1 leveys (mm) 100
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.05
Pakkauskoko 2 10
