Elko EP Valvontarele virta 1xvk 8A syöttöjännite 24-240VAC ja 24VDC säätöalue 0.8-8A PRI-51-8A

Name: Valvontarele virta 1xvk 8A syöttöjännite 24-240VAC ja 24VDC säätöalue 0.8-8A
Brand: Elko EP
SKU: 14029

Tuotekoodi: PRI-51-8A

Sähkönumero: 2707211

Tuotemerkki: Elko EP

GTIN: 8595188124935

Valvontarele virta PRI-51

syöttöjännite 24-240VAC ja 24 VDC
säätöalue 0,8- 8 A
maks. jatkuva virta 17 A
säädettävä viive 0,5- 10s
hystereesi 5%
vaihtokosketin 8 A AC1,
katkaisukyky 2000 VA/AC1, 240 W/DC
lähdön ilmaisu, punainen LED

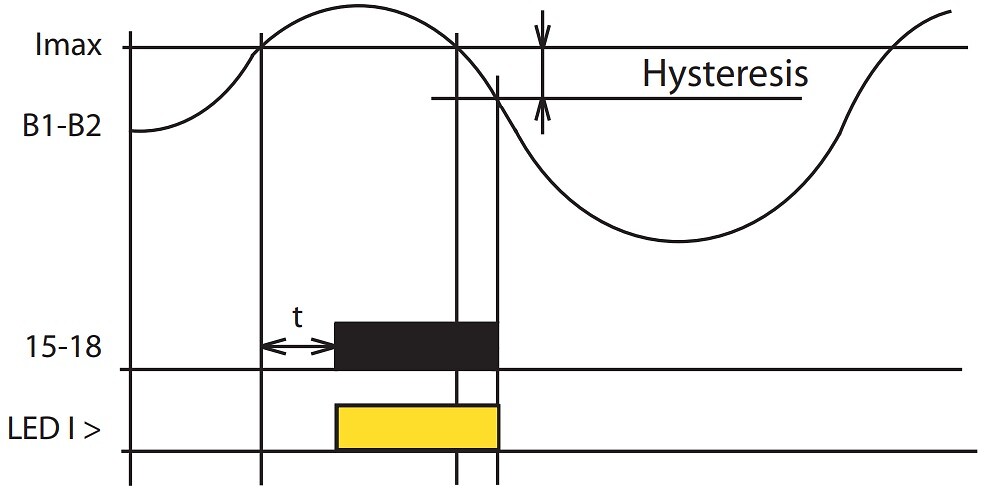

Valvontarelettä PRI-51 käytetään 1- vaiheisten AC- virtapiirien virtatasojen valvontaan. Asteittainen rajavirta-arvon säätö mahdollistaa sen käytön eri sovelluksissa. Lähtökosketin on auki normaalitilassa. Kun aseteltu rajavirta saavutetaan, relekosketin sulkeutuu asetetun viiveen jälkeen (0,5- 10s). Palautuessa vikatilasta normaalitilaan, kosketin avautuu hystereesin (5%) ylityksen jälkeen.

Monijänniteohjauksen ansiosta relettä voidaan käyttää monipuolisesti eri kohteissa. Releellä voidaan valvoa kuormia, joiden syöttö on eri kuin valvontareleen PRI-51 syöttö.

Virranvalvontarele

Käytetään kiskokytkinten lämmitysvastusten, lämmityskaapelien, 1-vaiheisten moottorien syötön virrankulutuksen valvontaan
Raja-arvon asetus helposti potentiometrillä AC 0.1-1A
Säädettävä viive 0.5 - 10 s virtapiikkien vaikutuksen eliminoimiseksi
Universaali syöttö 24 - 240VAC ja 24VDC

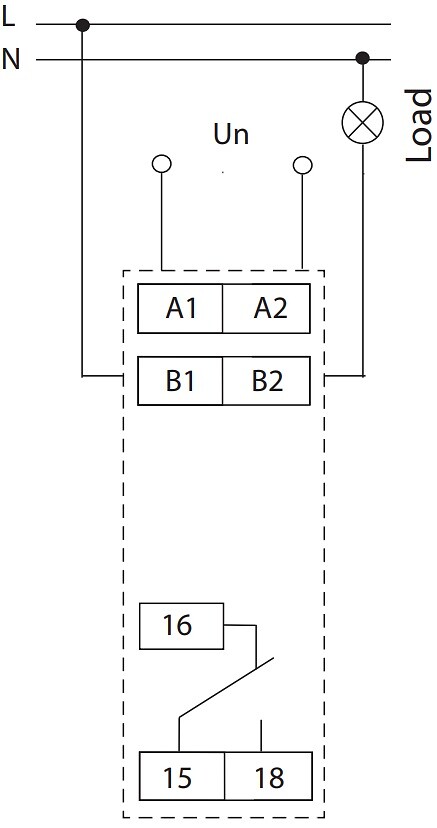

Syöttö ei ole galvaanisesti erotettu mittausvirrasta, joten sen pitää olla samasta vaiheesta
Lähtökosketin: 1x vaihto / 8 A
1-vaihe, 1 moduuli, DIN-kiskoasennus

Pituus (mm)	90
Leveys (mm)	17
Korkeus (mm)	64
Paino netto (kg)	0.072

Sähköisen liitännän tyyppi	vipuliitäntä
Irrotettavilla kiinnikkeillä	ei
Ulkoinen virtalähde tarpeellinen	ei
Syöttöjännitteen tyyppi	AC/DC
Syöttöjännite AC 50 Hz	24 V
Syöttöjännite AC 50 Hz	240 V
Syöttöjännite AC 60 Hz	24 V
Syöttöjännite AC 60 Hz	240 V
Virran tyyppi	AC
Virtamitta-alue	0.8 A
Virtamitta-alue	8 A
Yksivaihealivirtavalvonta	kyllä
Kolmivaihealivirtavalvonta	ei
Yksivaiheylivirtavalvonta	kyllä
Kolmivaiheylivirtavalvonta	ei
Yksivaihehystereesivalvonta	kyllä
Kolmivaihehystereesivalvonta	ei
DC-alivirtavalvonta	ei
DC-ylivirtavalvonta	ei
DC-virtahystereesivalvonta	ei
Min. säädettävä vetohidastus kytkettäessä	0.5 s
Maksimi sallittu vetohidastus kytkettäessä	10 s
Min. säädettävä päästöhidastus	0.5 s
Maksimi sallittu päästöhidastus	10 s
Avautuvien koskettimien lukumäärä	1
Sulkeutuvien koskettimien lukumäärä	1
Vaihtokoskettimien lukumäärä	1
Jännitetyyppi (käyttöjännite)	AC/DC
Käyttöjännite 50 Hz	24 V
Käyttöjännite 50 Hz	240 V
Käyttöjännite 60 Hz	24 V
Käyttöjännite 60 Hz	240 V
Leveys	17.6 mm
Korkeus	90 mm
Syvyys	64 mm

Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	28
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.05
Pakkauskoko 2	10
