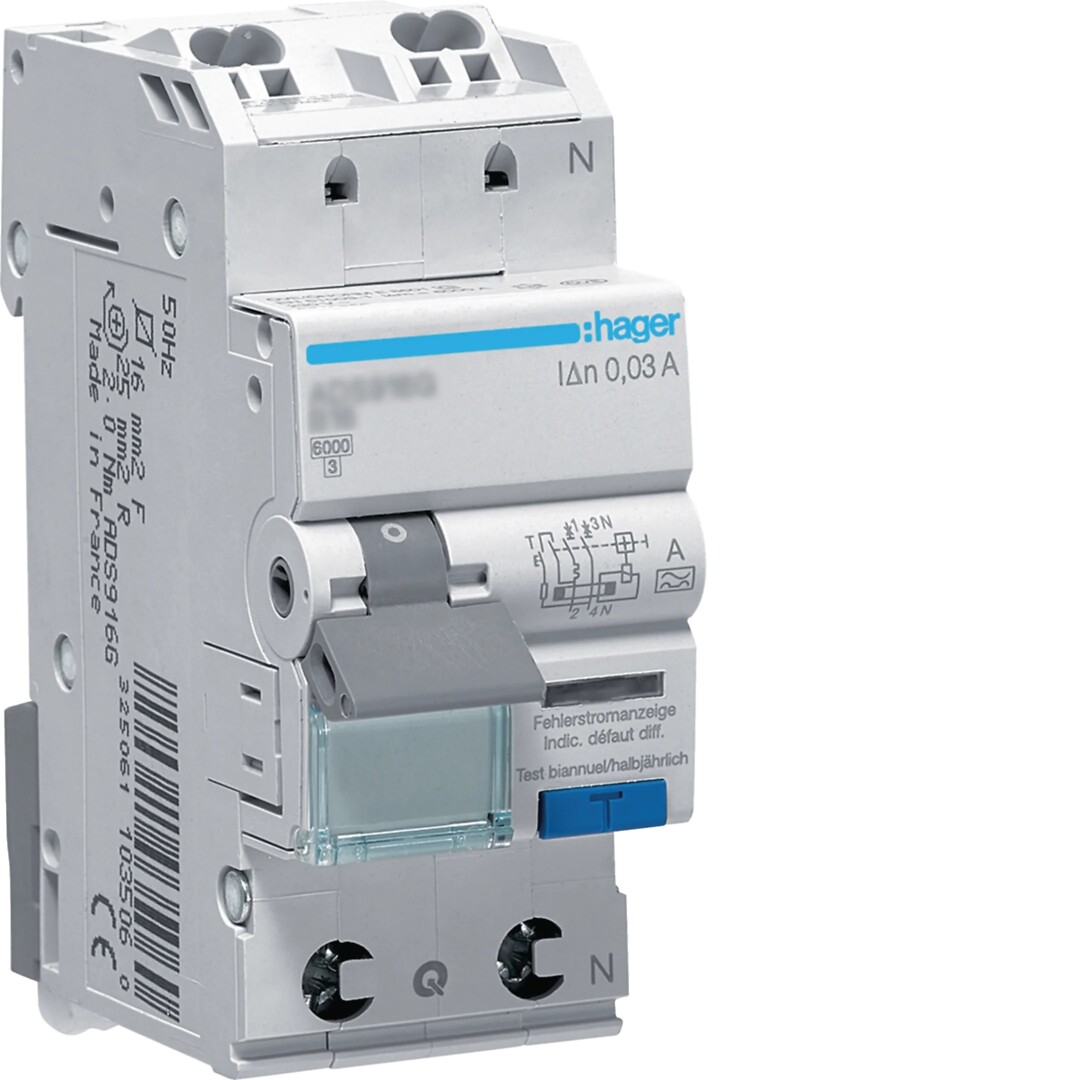

Vikavirtajohdonsuojakatkaisija 1L+N 6kA B-13A 30mA tyyppi A QuickConnect

Name: Vikavirtajohdonsuojakatkaisija 1L+N 6kA B-13A 30mA tyyppi A QuickConnect
Brand: Hager
SKU: 15733

Tuotekoodi: ADS913D

Sähkönumero: 3246287

Tuotemerkki: Hager

GTIN: 3250611068136

Tuotesarja: QuickConnect

Minimipakkaus: 1 kappale

Vikavirtajohdonsuojakatkaisija DIN EN 60898-1 ja VDE 0641-11 mukaan, QuickConnect-jousiliittmillä syöttö 63A asti ja lähtö 20A asti. Kosketussuojaus DIN VDE 0106 osa 100 mukaan. Kaksoisliittimet virtakisko- ja johdinliityntää varteen tuotteen alapinnassa, etupinnassa sininen testipainike ja vikavirtavian ilmaisu. Helppo vaihtaa ja lisätä virtakiskoasennukseen käytännöllisen DIN-kiskokiinnikkeen ansiosta. Tuotteeseen voidaan liittää jälkiasennettavia lisämoduuleita. Koje on varustettu saranakantisella merkintäikkunalla ryhmämerkinnöille.

Pituus (mm)	75
Leveys (mm)	35
Korkeus (mm)	94

Napojen määrä yhteensä	2
Suojattujen napojen määrä	1
Nimellisjännite	240 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Nimellisvirta	13 A
Mitoitettu vikavirta	0.03 A
Vikavirran tyyppi	A
Virranrajoitusluokka	3
Tehohäviö	3.8 W
Mitoitettu katkaisukyky IEC 60947-2	6 kA
Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan	6 kA
Katkaisukäyrä	hidastamaton
Sykäysvirrankestoisuus	0.25 kA
Jännitetyyppi	AC
Taajuus	50 Hz
Laukaisukäyrä	B
Juontava 0-napa	kyllä
Lukitsin	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	40 °C
Leveys (moduulipaikkojen määrä)	2
Upotussyvyys	68 mm
Uppoasennus	kyllä
Virhelaukaisusuojattu	ei

Pakkauskoko 2	60
Pakkauskoko 2 pituus (mm)	95
Pakkauskoko 2 leveys (mm)	75
Pakkauskoko 2 korkeus (mm)	45
Pakkauskoko 2 paino (kg)	0.215
Pakkauskoko 3	60
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	215
Pakkauskoko 3 paino (kg)	13.275
Pakkauskoko 4 (lava)	1440
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	994
Pakkauskoko 4 paino (kg)	341.6
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	40
Pakkauskoko 1 leveys (mm)	100
Pakkauskoko 1 korkeus (mm)	80
Pakkauskoko 1 paino brutto (kg)	0.215
