Vikavirtajohdonsuojakatkaisija 4-napainen 10kA B-13A 30mA tyyppi A

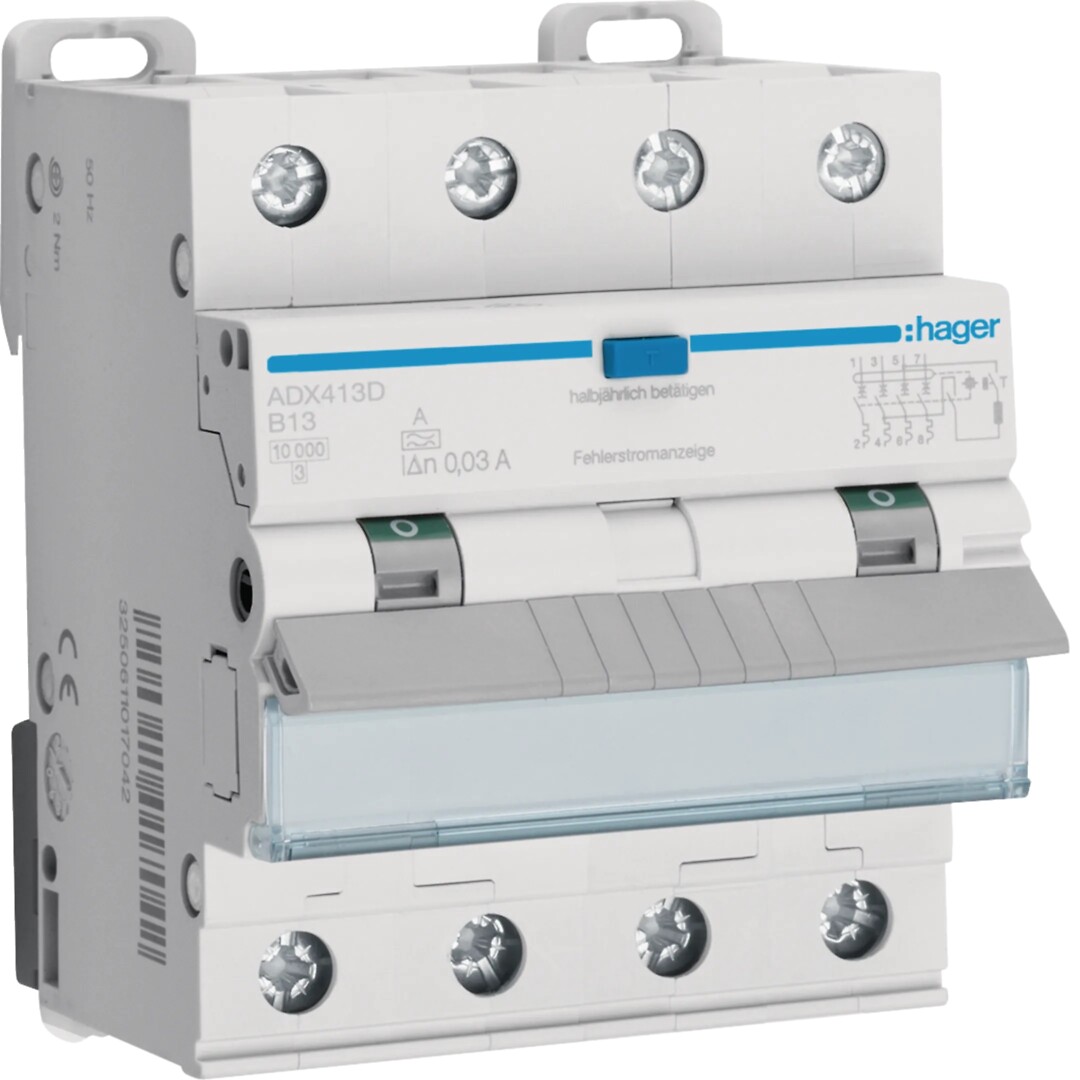

Hager Vikavirtajohdonsuojakatkaisija 4-napainen 10kA B-13A 30mA tyyppi A ADX413D

Tuotekoodi: ADX413D

Sähkönumero: 3246254

Tuotemerkki: Hager

GTIN: 3250611016953

Vikavirtajohdonsuojakatkaisija DIN VDE 0664-20 / EN61009-1 mukaan 4-napaisella johdonsuojakatkaisijalla 400V vaihtosähköpiireille ja vikavirtasuoja kompaktissa kotelossa . Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Kaksoisliittimet virtakisko- ja johdinliityntää varteen tuotteen alapinnassa, etupinnassa sininen testipainike ja vikavirtavian ilmaisu. Helppo vaihtaa ja lisätä virtakiskoasennukseen käytännöllisen DIN-kiskokiinnikkeen ansiosta. Tuotteeseen voidaan liittää jälkiasennettavia lisämoduuleita. Koje on varustettu saranakantisella merkintäikkunalla ryhmämerkinnöille.

Pituus (mm) 70
Leveys (mm) 70.8
Korkeus (mm) 83.5
Paino netto (kg) 0.415
Napojen määrä yhteensä 4
Suojattujen napojen määrä 4
Nimellisjännite 400 V
Mitoitettu eristysjännite Ui 500 V
Syöksyjännitekestoisuus Uimp 4 kV
Nimellisvirta 13 A
Mitoitettu vikavirta 0.03 A
Vikavirran tyyppi A
Virranrajoitusluokka 3
Tehohäviö 10.1 W
Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan 10 kA
Katkaisukäyrä hidastamaton
Sykäysvirrankestoisuus 3 kA
Jännitetyyppi AC
Taajuus 50 Hz
Laukaisukäyrä B
Juontava 0-napa ei
Lukitsin kyllä
Ylijänniteluokka 3
Ympäristön likaantumisaste 2
Ympäristön lämpötila käytön aikana -25 °C
Ympäristön lämpötila käytön aikana 40 °C
Leveys (moduulipaikkojen määrä) 4
Upotussyvyys 70 mm
Uppoasennus kyllä
Virhelaukaisusuojattu ei
Liitettävä johdin, lanka 1 mm²
Liitettävä johdin, lanka 25 mm²
Liitettävä johdin, monisäikeinen 1 mm²
Liitettävä johdin, monisäikeinen 16 mm²
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 80
Pakkauskoko 1 leveys (mm) 80
Pakkauskoko 1 korkeus (mm) 100
Pakkauskoko 1 paino brutto (kg) 0.58
Pakkauskoko 2 33
Pakkauskoko 2 pituus (mm) 100
Pakkauskoko 2 leveys (mm) 75
Pakkauskoko 2 korkeus 80
Pakkauskoko 2 paino (kg) 0.44
Pakkauskoko 3 33
Pakkauskoko 3 pituus (mm) 360
Pakkauskoko 3 leveys (mm) 310
Pakkauskoko 3 korkeus (mm) 230
Pakkauskoko 3 paino (kg) 14.881
Pakkauskoko 4 (lava) 792
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 1150
Pakkauskoko 4 paino (kg) 380.144
