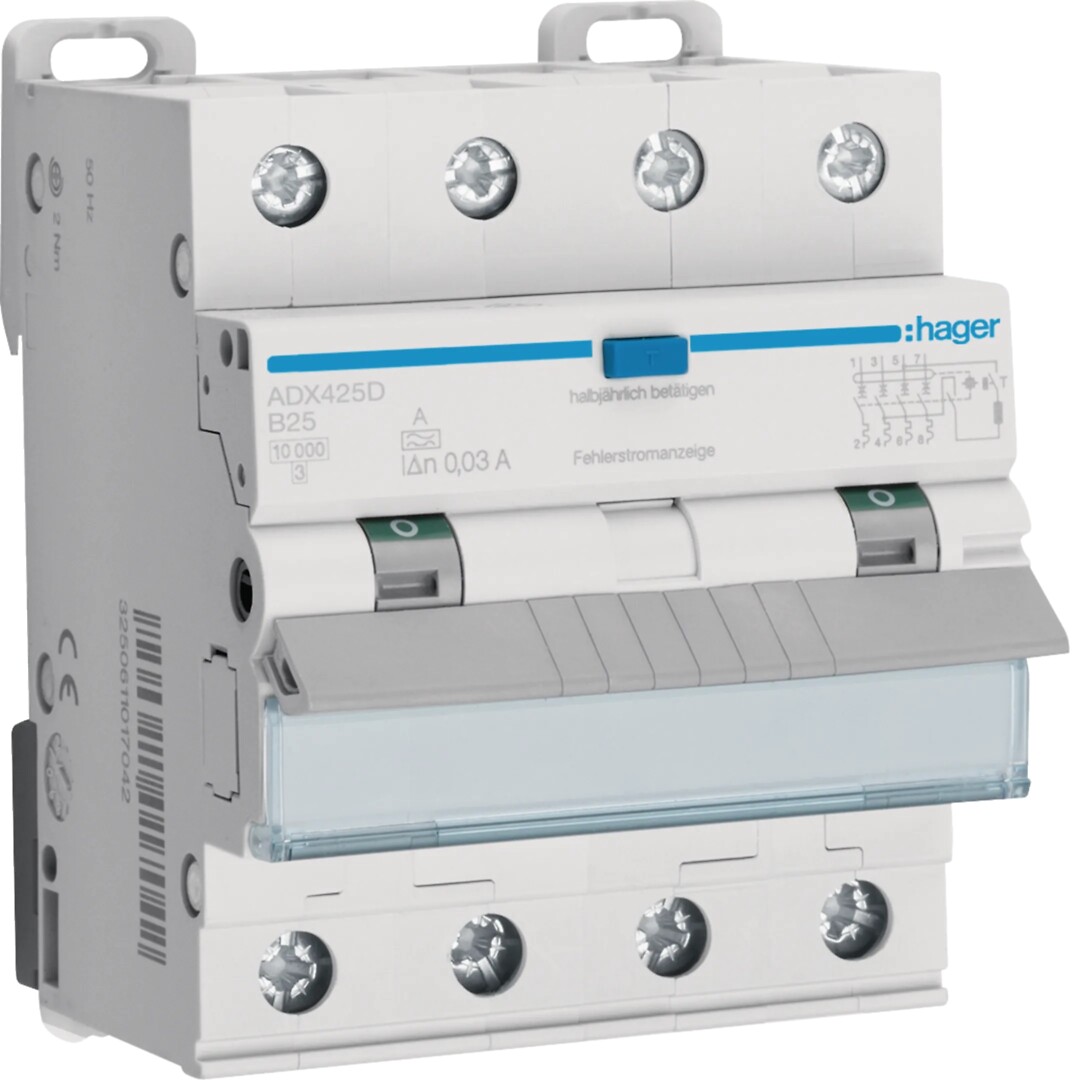

Hager Vikavirtajohdonsuojakatkaisija 4-napainen 10kA B-25A 30mA tyyppi A ADX425D

Name: Vikavirtajohdonsuojakatkaisija 4-napainen 10kA B-25A 30mA tyyppi A
Brand: Hager
SKU: 14712

Tuotekoodi: ADX425D

Sähkönumero: 3246257

Tuotemerkki: Hager

GTIN: 3250611016984

Vikavirtajohdonsuojakatkaisija DIN VDE 0664-20 / EN61009-1 mukaan 4-napaisella johdonsuojakatkaisijalla 400V vaihtosähköpiireille ja vikavirtasuoja kompaktissa kotelossa . Kosketussuojaus IP2x DIN VDE 0106 osa 100 mukaan. Kaksoisliittimet virtakisko- ja johdinliityntää varteen tuotteen alapinnassa, etupinnassa sininen testipainike ja vikavirtavian ilmaisu. Helppo vaihtaa ja lisätä virtakiskoasennukseen käytännöllisen DIN-kiskokiinnikkeen ansiosta. Tuotteeseen voidaan liittää jälkiasennettavia lisämoduuleita. Koje on varustettu saranakantisella merkintäikkunalla ryhmämerkinnöille.

Pituus (mm)	70
Leveys (mm)	70.8
Korkeus (mm)	83.5
Paino netto (kg)	0.61

Napojen määrä yhteensä	4
Suojattujen napojen määrä	4
Nimellisjännite	400 V
Mitoitettu eristysjännite Ui	500 V
Syöksyjännitekestoisuus Uimp	4 kV
Nimellisvirta	25 A
Mitoitettu vikavirta	0.03 A
Vikavirran tyyppi	A
Virranrajoitusluokka	3
Tehohäviö	12.3 W
Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan	10 kA
Katkaisukäyrä	hidastamaton
Sykäysvirrankestoisuus	3 kA
Jännitetyyppi	AC
Taajuus	50 Hz
Laukaisukäyrä	B
Juontava 0-napa	ei
Lukitsin	kyllä
Ylijänniteluokka	3
Ympäristön likaantumisaste	2
Ympäristön lämpötila käytön aikana	-25 °C
Ympäristön lämpötila käytön aikana	40 °C
Leveys (moduulipaikkojen määrä)	4
Upotussyvyys	70 mm
Uppoasennus	kyllä
Virhelaukaisusuojattu	ei
Liitettävä johdin, lanka	1 mm²
Liitettävä johdin, lanka	25 mm²
Liitettävä johdin, monisäikeinen	1 mm²
Liitettävä johdin, monisäikeinen	16 mm²

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	92
Pakkauskoko 0 leveys (mm)	71
Pakkauskoko 0 korkeus (mm)	73
Pakkauskoko 0 paino brutto (kg)	0.44
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	80
Pakkauskoko 1 leveys (mm)	80
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	0.61
Pakkauskoko 2	33
Pakkauskoko 2 pituus (mm)	100
Pakkauskoko 2 leveys (mm)	75
Pakkauskoko 2 korkeus (mm)	80
Pakkauskoko 2 paino (kg)	0.44
Pakkauskoko 3	33
Pakkauskoko 3 pituus (mm)	365
Pakkauskoko 3 leveys (mm)	310
Pakkauskoko 3 korkeus (mm)	230
Pakkauskoko 3 paino (kg)	15.005
Pakkauskoko 4 (lava)	792
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	1070
Pakkauskoko 4 paino (kg)	383.12
