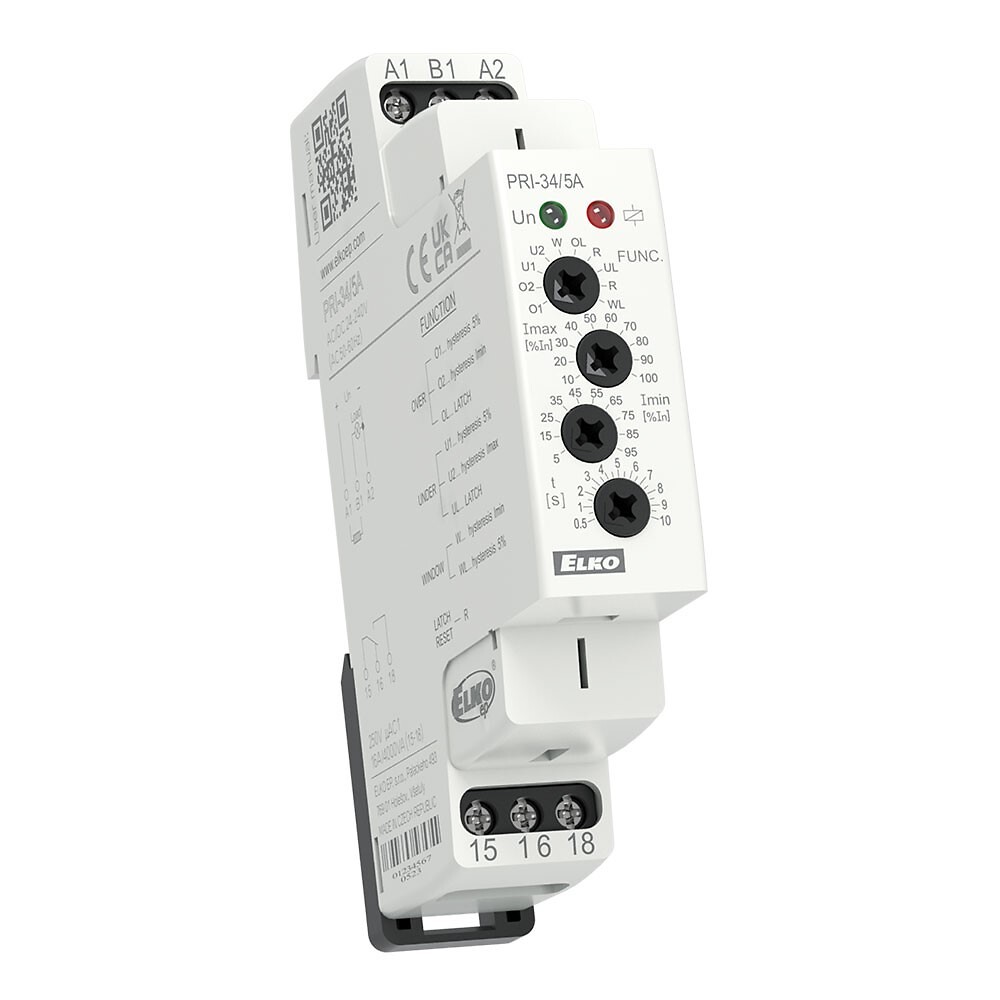

Elko EP Virranvalvontarele PRI-34/8A, TRMS, vk 16A PRI-34/8

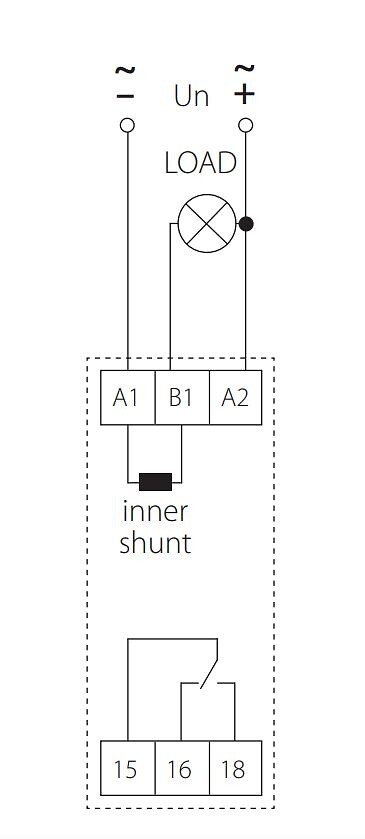

Toiminnot, valittavissa 8 eri toimintoa etupaneelissa olevan potentiometrin avulla

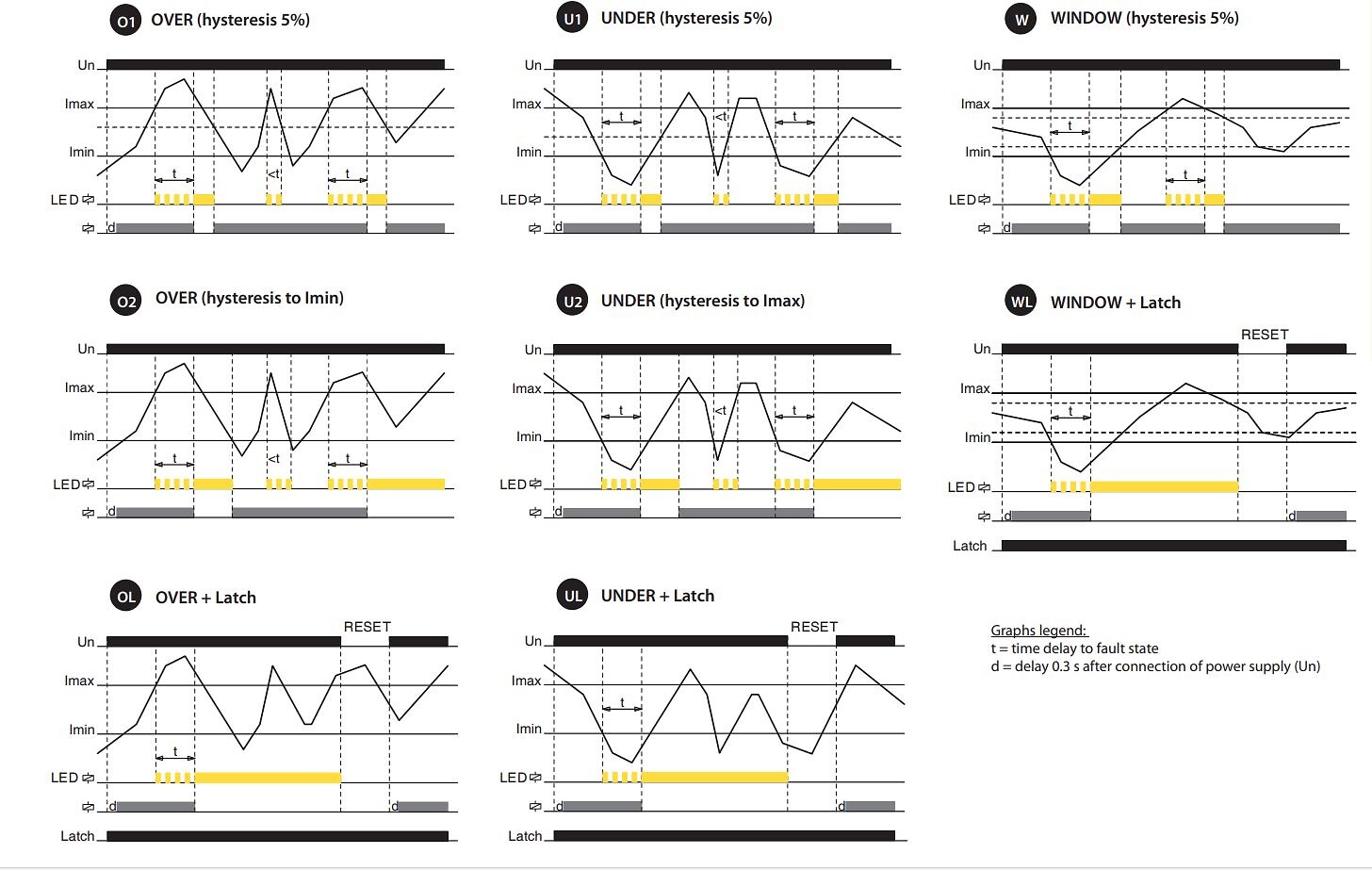

OVER:

• Jos valvotun virran arvo on alempi kuin asetettu yläraja "Imax", lähtökontakti sulkeutuu. Jos "Imax" ylitetään, kosketin avautuu asetetun viiveen jälkeen (vikatila).
• Jos virta laskee alle kiinteän hysteresian (toiminto O1) tai asetetun alarajan "Imin" (toiminto O2), kosketin sulkeutuu uudelleen.
• • Jos valitaan OL-toiminto (OVER + Latch), kun ylävirtaraja "Imax" ylittyy, kosketin pysyy avoinna, vaikka virta palaisi vikatilasta.

Vikamuistin nollaus voidaan tehdä kahdella tavalla:

• Lyhytaikainen jännitteen katkeaminen.
• Kääntämällä potentiometri asentoon R (RESET) tai mihin tahansa toimintoon ilman muistivikaa.

RESET-tila kestää 3 s potentiometrin muuttamisen jälkeen R-asennosta muistivikatoimintoon (UL, OL, WL). R-asennosta siirryttäessä mihin tahansa muuhun toimintoon tämä viive ei päde.

UNDER:

• Jos valvotun virran arvo on korkeampi kuin asetettu alaraja "Imin", kosketini sulkeutuu. Kun virta laskee alle "Imin", lkosketin avautuu asetetun viiveen jälkeen (vikatila).
• Jos virta ylittää kiinteän hysteresian (toiminto U1) tai asetetun ylärajan "Imax" (toiminto U2), kosketin sulkeutuu uudelleen.
• Jos valitaan UL-toiminto (UNDER + Latch), kun virta laskee alle alarajan "Imin", lkosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisessä tapauksessa.

WINDOW:

• Jos valvotun virran arvo on alempi kuin yläraja "Imax" ja samanaikaisesti korkeampi kuin alaraja "Imin", kosketin sulkeutuu. Jos "Imax" ylittyy tai laskee "Imin" alapuolelle, kosketin avautuu asetetun viiveen jälkeen (vikatila). Vikatilasta palattaessa käytetään kiinteää hystereesia.
• Jos valitaan WL-toiminto (WINDOW + Latch), vikatila tallennetaan uudelleen muistiin, ja kosketin pysyy avoinna, vaikka palattaisiin vikatilasta. Vikamuistin nollaus voidaan tehdä kuten edellisissä tapauksissa.
