Elko EP Virranvalvontarele PRI-53-5 3-vaihe virtamuuntajajilla 2vk 8A DIN PRI-53-5A

Tuotekoodi: PRI-53-5A

Sähkönumero: 2707116

Tuotemerkki: Elko EP

GTIN: 8595188142144

Virranvalvontarele 3.vaiheisten syöttöjen valvontaan (esim. nosturit ja moottorit). Virtarajan asettelu % ln-arvoon verrattuna.

  • Syöttöjännite: 24 - 240 V AC/DC, galvaanisesti erotettu valvottavan virran piiristä.
  • Säädettävä viive 0,5- 10s (kun asetettu raja ylitetään).
  • Kosketin: 2 x vaihtokosketin 8A
  • Katkaisukyky maks 2000 VA/AC1, 8A/DC
  • Katkaisujännite: 250V AC ja 30V DC

Säädettävä toiminto:

  • Ali (UNDER) - valvoo virran voimakkuuden laskua asetetun arvon (I) alapuolelle.
  • Yli (OVER) - ylittää asetetun arvon (I).
  • Nimellisvirta-arvo 5 A.

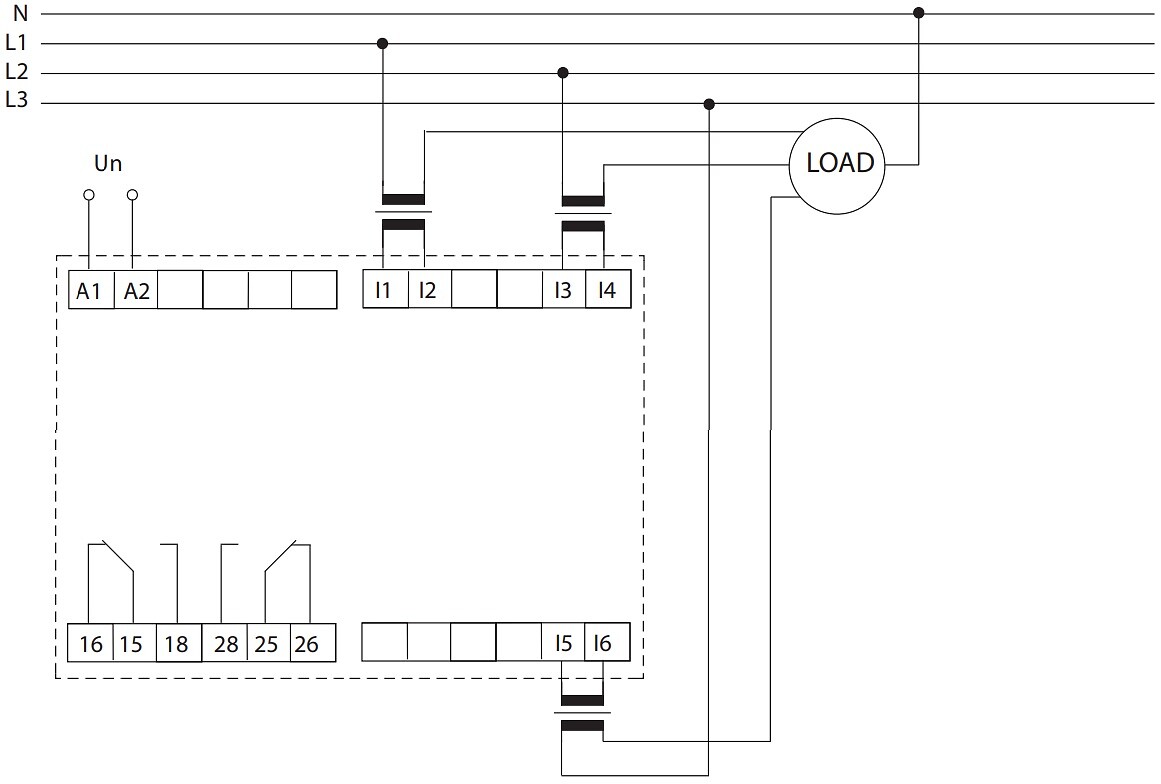

  • Mahdollisuus liittää virtamuuntajia releeseen.

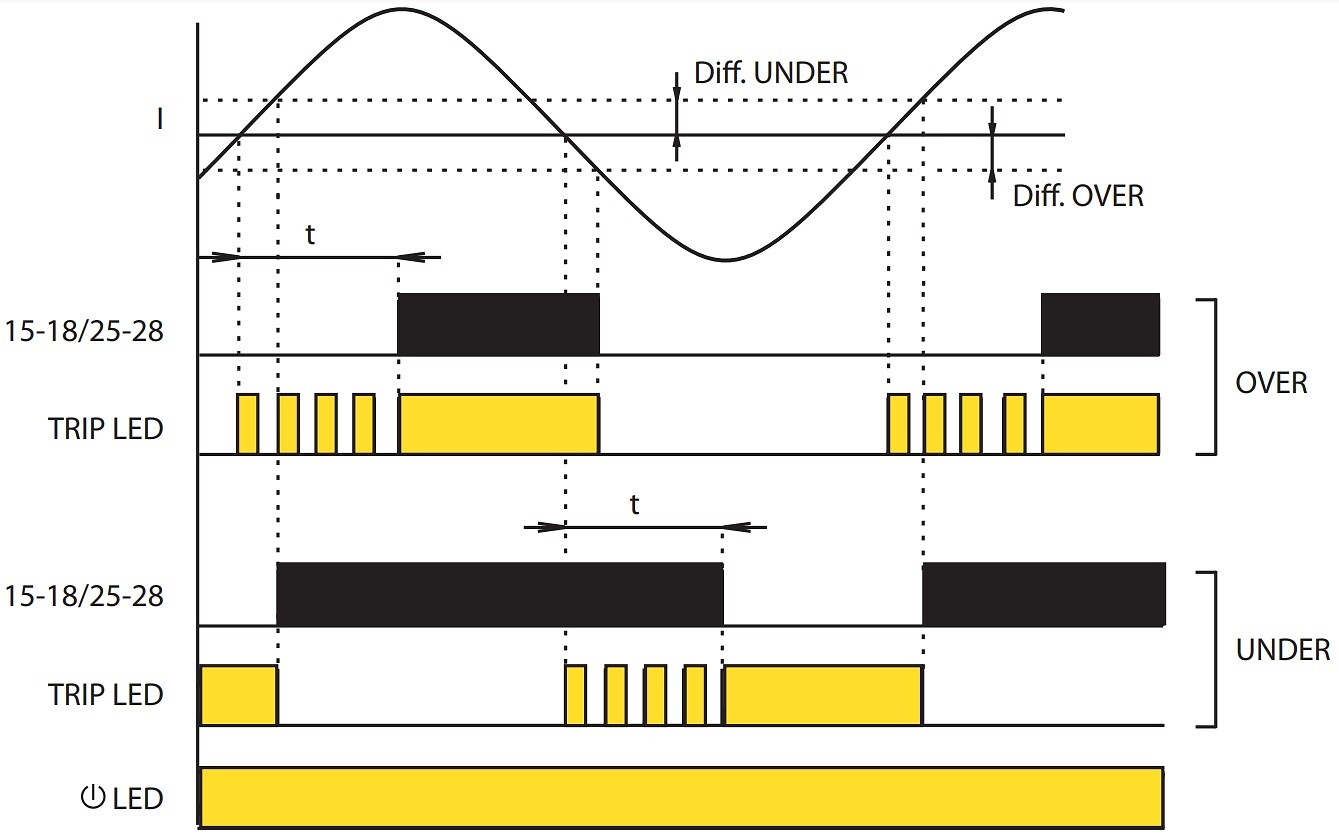

UNDER-toiminto:

  • Jos valvottu virta kaikissa vaiheissa ylittää asetetun tason (I), rele vetää ja punainen LED-valo sammuu.
  • Jos valvottu virta laskee missä tahansa vaiheessa alle asetetun tason (I), releen kosketin palautuu asetetun viiveajan kuluttua, ja punainen LED-valo syttyy. Punainen LED vilkkuu viiveen aikana.
  • Jos valvottu virta palaa yli asetetun tason (I + erotus), rele kytkeytyy päälle ilman viivettä, ja punainen LED-valo sammuu.

OVER-toiminto:

  • Jos valvottu virta kaikissa vaiheissa on alempi kuin asetettu taso (I), rele kytkeytyy pois päältä, ja punainen LED-valo sammuu.
  • Jos valvottu virta missä tahansa vaiheessa ylittää asetetun tason (I), rele kytkeytyy päälle asetetun viiveajan kuluttua, ja punainen LED-valo syttyy. Punainen LED vilkkuu viiveen aikana.
  • Jos valvottu virta laskee jälleen alle tason (I - erotus), rele kytkeytyy pois päältä ilman viivettä, ja punainen LED-valo syttyy.


Pituus (mm) 90
Leveys (mm) 105
Korkeus (mm) 64
Paino netto (kg) 0.253
Sähköisen liitännän tyyppi vipuliitäntä
Irrotettavilla kiinnikkeillä ei
Ulkoinen virtalähde tarpeellinen ei
Syöttöjännitteen tyyppi AC
Virran tyyppi AC
Yksivaihealivirtavalvonta kyllä
Kolmivaihealivirtavalvonta kyllä
Yksivaiheylivirtavalvonta kyllä
Kolmivaiheylivirtavalvonta kyllä
Yksivaihehystereesivalvonta kyllä
Kolmivaihehystereesivalvonta kyllä
DC-alivirtavalvonta ei
DC-ylivirtavalvonta ei
DC-virtahystereesivalvonta ei
Min. säädettävä vetohidastus kytkettäessä 0.5 s
Maksimi sallittu vetohidastus kytkettäessä 10 s
Min. säädettävä päästöhidastus 0.5 s
Maksimi sallittu päästöhidastus 10 s
Avautuvien koskettimien lukumäärä 2
Sulkeutuvien koskettimien lukumäärä 2
Vaihtokoskettimien lukumäärä 2
Jännitetyyppi (käyttöjännite) AC
Leveys 105 mm
Korkeus 90 mm
Syvyys 64 mm
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 100
Pakkauskoko 1 leveys (mm) 120
Pakkauskoko 1 korkeus (mm) 80
Pakkauskoko 1 paino brutto (kg) 0.25
