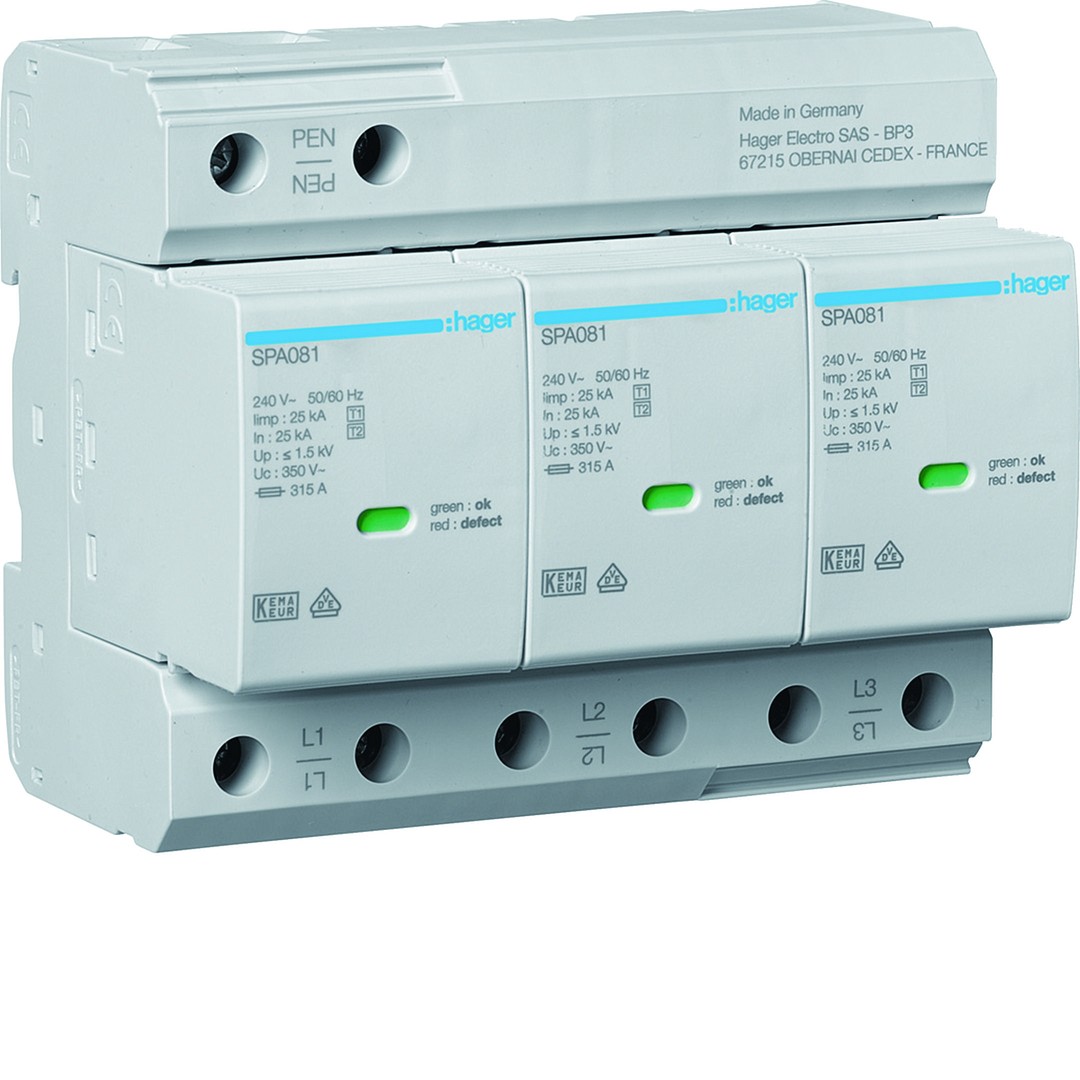

Yhdistelmäylijännitesuoja T1+T2 3N Uc 350V Iimp 25kA Up 1.5kV TNC hälytyskosket.

Hager Yhdistelmäylijännitesuoja T1+T2 3N Uc 350V Iimp 25kA Up 1.5kV TNC hälytyskosket. SPA800

Name: Yhdistelmäylijännitesuoja T1+T2 3N Uc 350V Iimp 25kA Up 1.5kV TNC hälytyskosket.
Brand: Hager
SKU: 19455

Tuotekoodi: SPA800

Sähkönumero: 3246547

Tuotemerkki: Hager

GTIN: 3250615514837

Yhdistelmäylijännitesuoja T1+T2 3-napainen Uc 350V Iimp 25kA Up 1.5kV TN-C hälytyskoskettimella. Modulaarinen yhdistelmäylijännitesuoja koostuu johdotettavasta runko-osasta ja irrotettavista suojamoduuleista. Tuote on varustettu apukoskettimella (potentiaalivapaa vaihtokosketin) laitteen kunnon etävalvontaan. Suojalaite tyyppi 1 ja tyyppi 2 standardin DIN EN 61643-11 mukaisesti. Helppo, työkaluton suojamoduulin vaihto moduulin kiinnitysjärjestelmästä tilanäyttöikkunan ilmaisun käytössä/vika mukaan. Kapseloitu, ulospuhaltamaton kipinävälirakenne. DIN 43880 mukainen moduulikoje, suojamoduulikoodaus, läpiketjutusliittimet kaikille johtimille.

Pituus (mm)	74
Leveys (mm)	107
Korkeus (mm)	95
Paino netto (kg)	1.244

Jakelujärjestelmä DC	ei
Jakelujärjestelmä IT	ei
Jakelujärjestelmä TN	ei
Jakelujärjestelmä TN-C	kyllä
Jakelujärjestelmä TN-C-S	ei
Jakelujärjestelmä TN-S	ei
Jakelujärjestelmä TT	ei
Muu jakelujärjestelmä	ei
Napojen lukumäärä	3
Salamaniskun impulssipurkausvirta (10/350)	25 kA
Korkein jatkuva jännite AC	350 V
Nimellisjännite AC	400 V
Suojaustason jännite	1.5 kV
Suojaustason jännite välillä L-N (vaihejännite – nolla)	1.5 kV
Suojaustason jännite välillä N-PE	1.5 kV
Jäännösvirran sammutuskyky	25 kA
Ominaisenergia (W/R)	160 kJ/Ohm
Asennustapa	DIN-kisko 35 mm
Varokealustan koko	6 TE (rasterimitta)
Suurin poikkipinta-ala (yksittäinen, monisäikeinen)	35 mm²
Suurin poikkipinta-ala (hienosäikeinen)	35 mm²
Kaukomerkinanto	kyllä
Merkinanto laitteessa	optinen
Testiluokka	tyyppi 1 + 2
Integroitu varmistussulake	ei
Kotelointiluokka (IP)	IP20

Pakkauskoko 0	1
Pakkauskoko 0 pituus (mm)	74
Pakkauskoko 0 leveys (mm)	107
Pakkauskoko 0 korkeus (mm)	95
Pakkauskoko 0 paino brutto (kg)	1.244
Pakkauskoko 1 (MOQ)	1
Pakkauskoko 1 pituus (mm)	175
Pakkauskoko 1 leveys (mm)	140
Pakkauskoko 1 korkeus (mm)	100
Pakkauskoko 1 paino brutto (kg)	1.244
Pakkauskoko 2	7
Pakkauskoko 2 pituus (mm)	175
Pakkauskoko 2 leveys (mm)	140
Pakkauskoko 2 korkeus (mm)	100
Pakkauskoko 2 paino (kg)	1.24
Pakkauskoko 3	7
Pakkauskoko 3 pituus (mm)	360
Pakkauskoko 3 leveys (mm)	315
Pakkauskoko 3 korkeus (mm)	210
Pakkauskoko 3 paino (kg)	9.125
Pakkauskoko 4 (lava)	168
Pakkauskoko 4 pituus (mm)	1200
Pakkauskoko 4 leveys (mm)	800
Pakkauskoko 4 korkeus (mm)	990
Pakkauskoko 4 paino (kg)	242
