Lataa tuotekortti

Hager Yleisvalurasia teräslevyrunkoinen koko 3 mitat 498x498x(70-120)mm UDS3070120

Tuotekoodi: UDS3070120

Sähkönumero: 1461100

Tuotemerkki: Hager

GTIN: 4012002238400

Tuotesarja: electraplan.UK

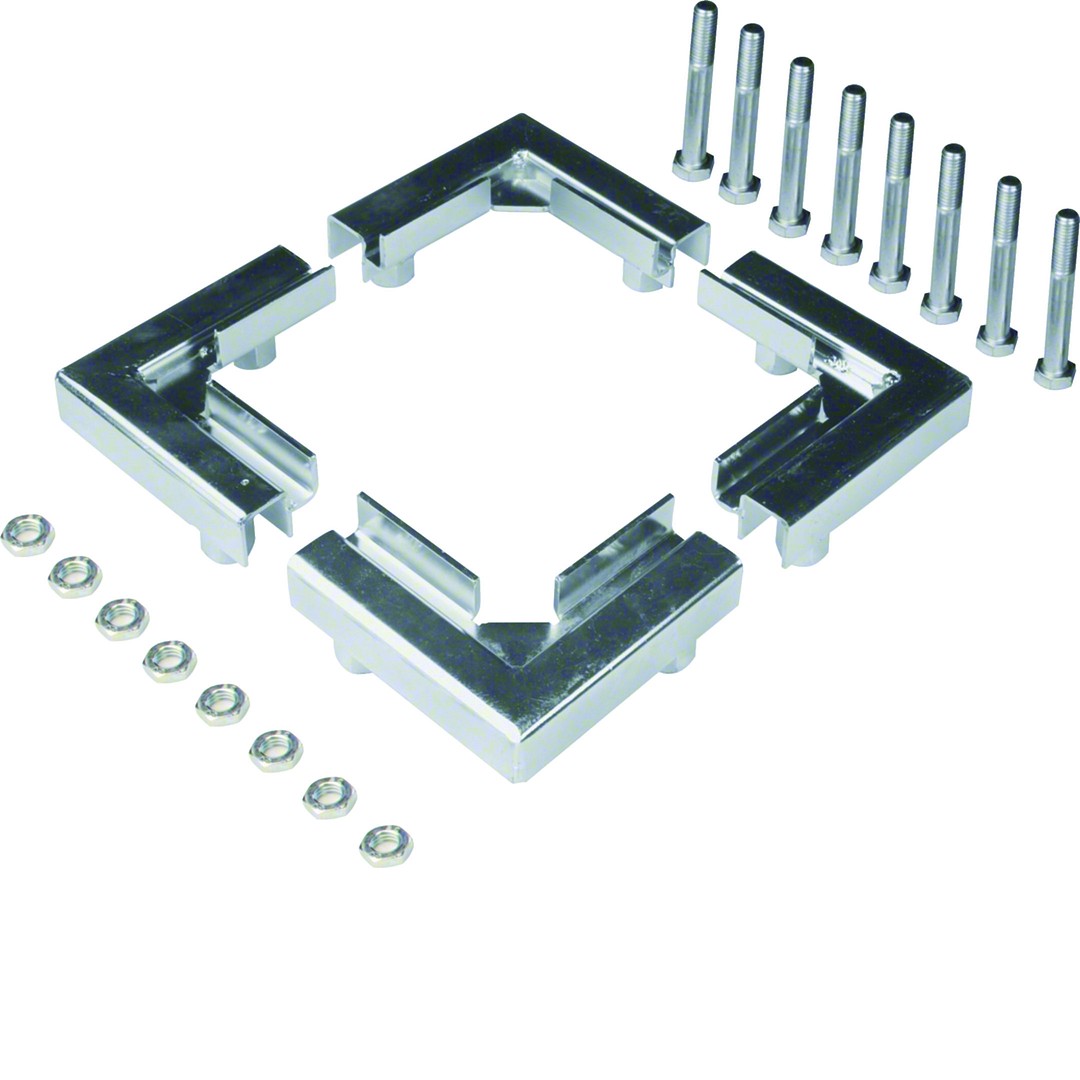

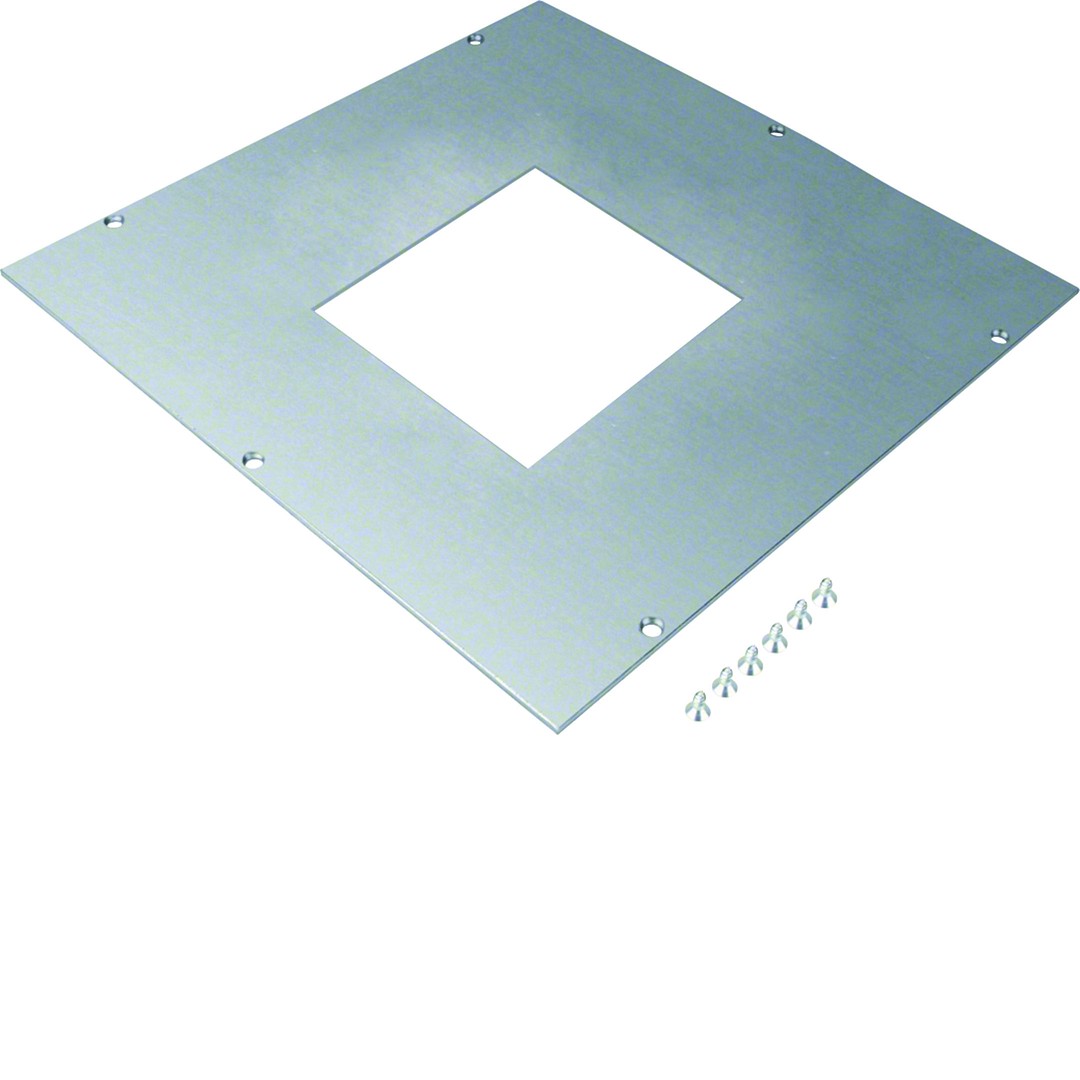

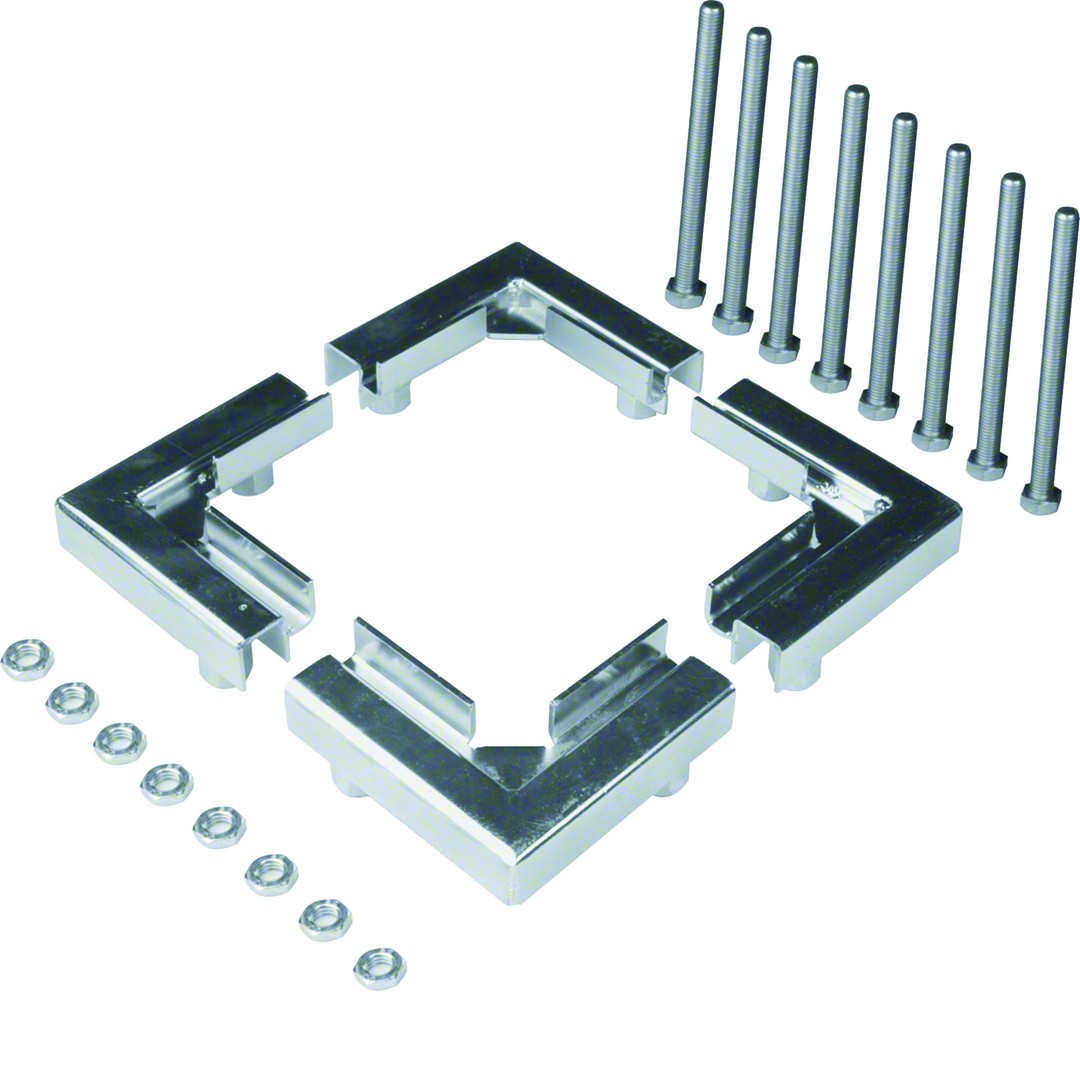

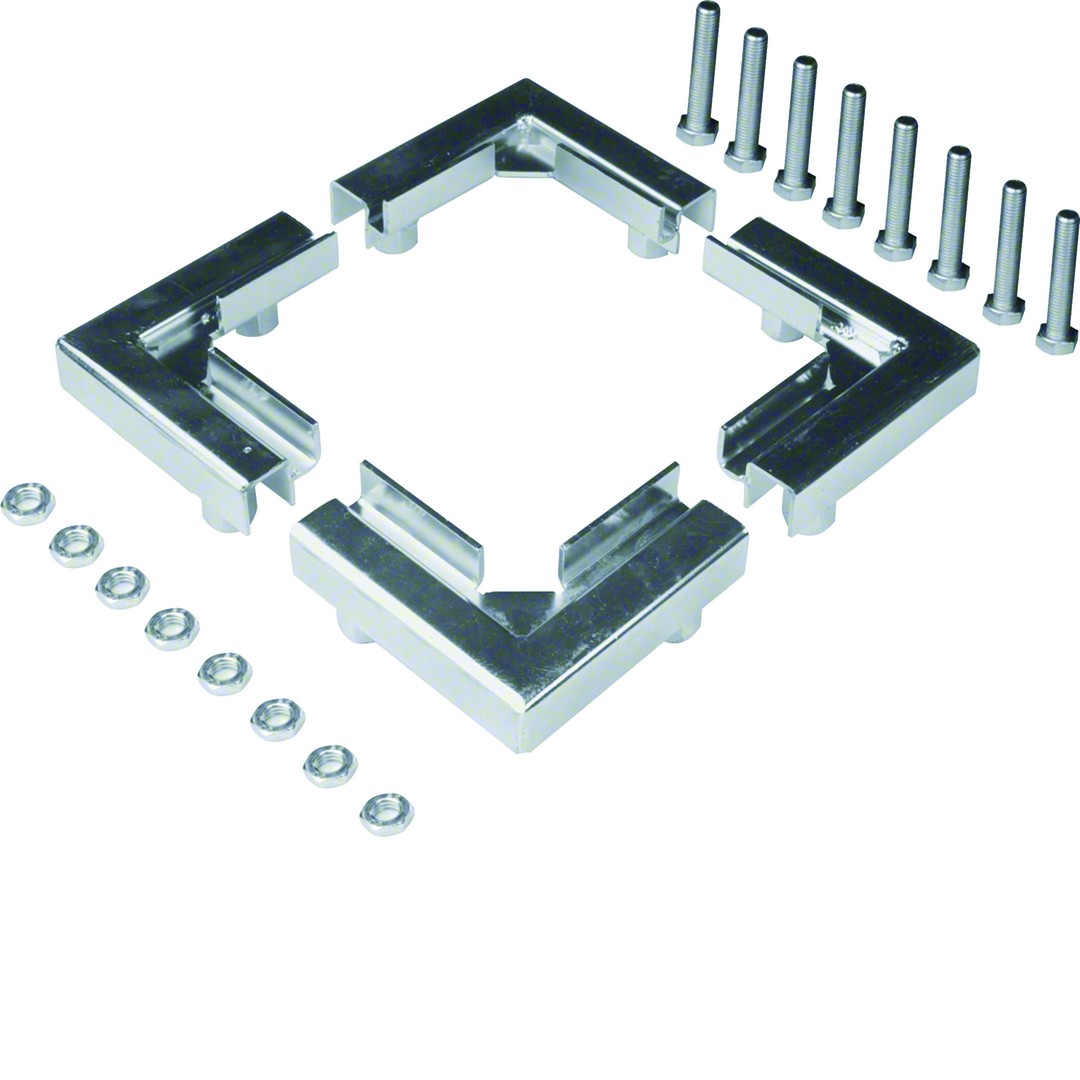

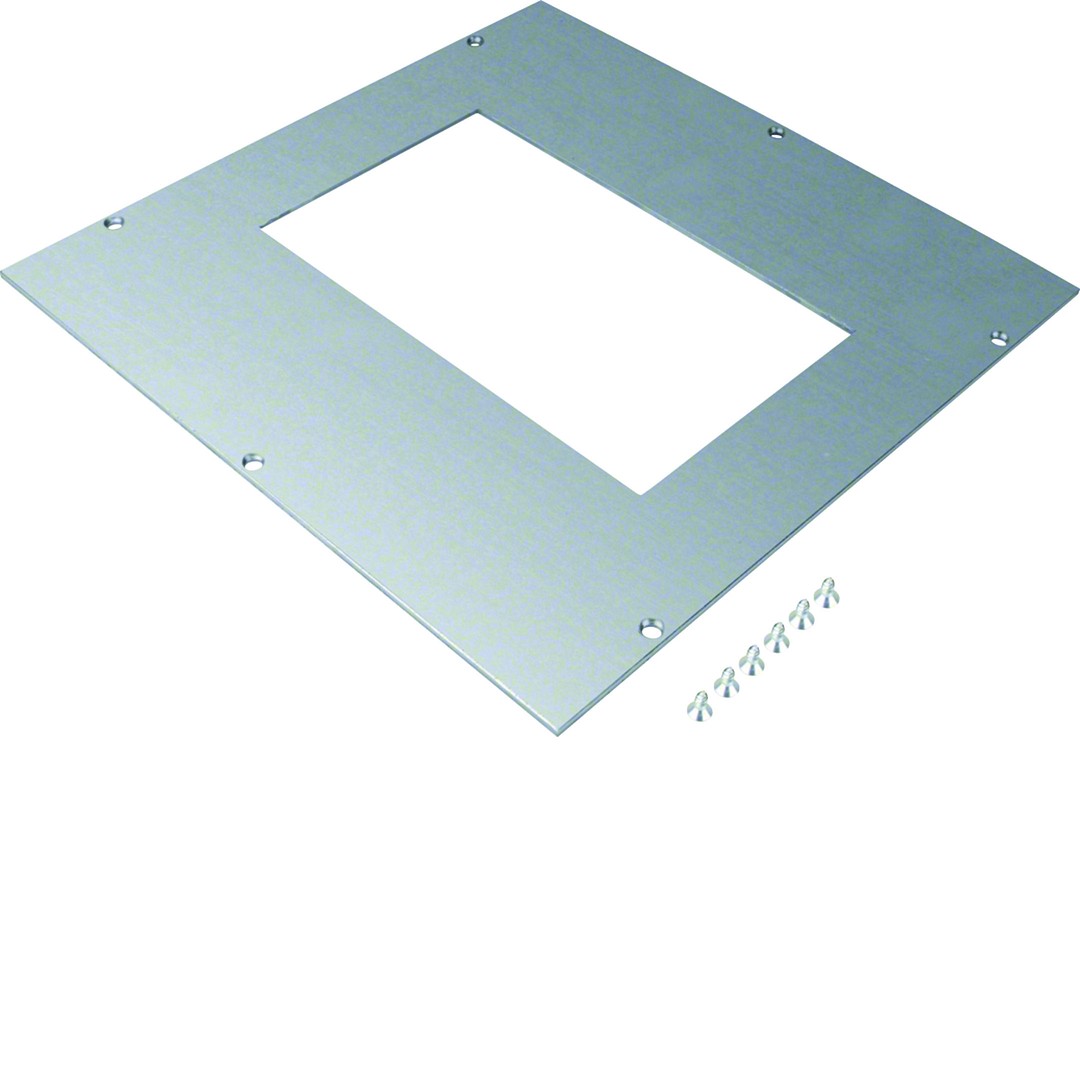

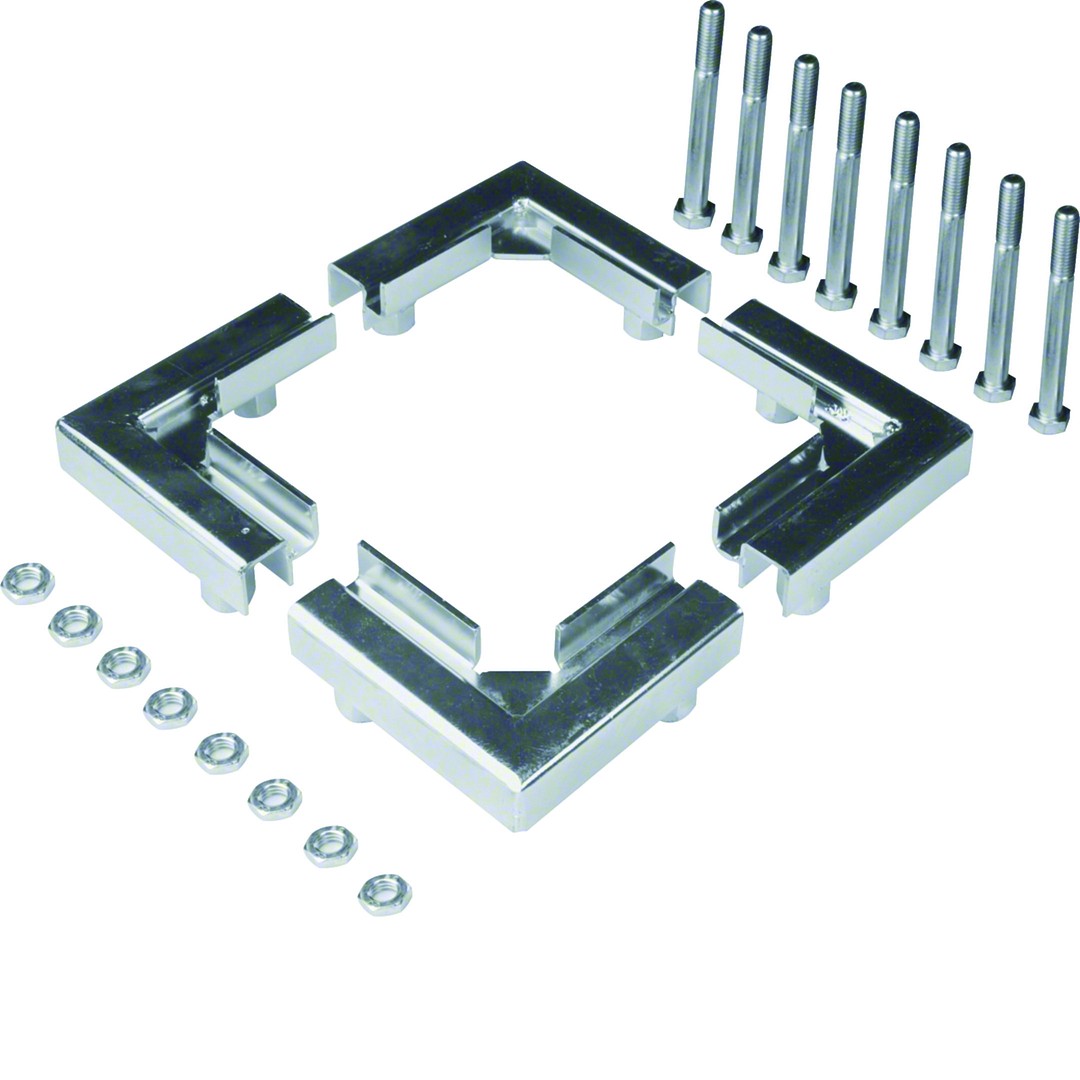

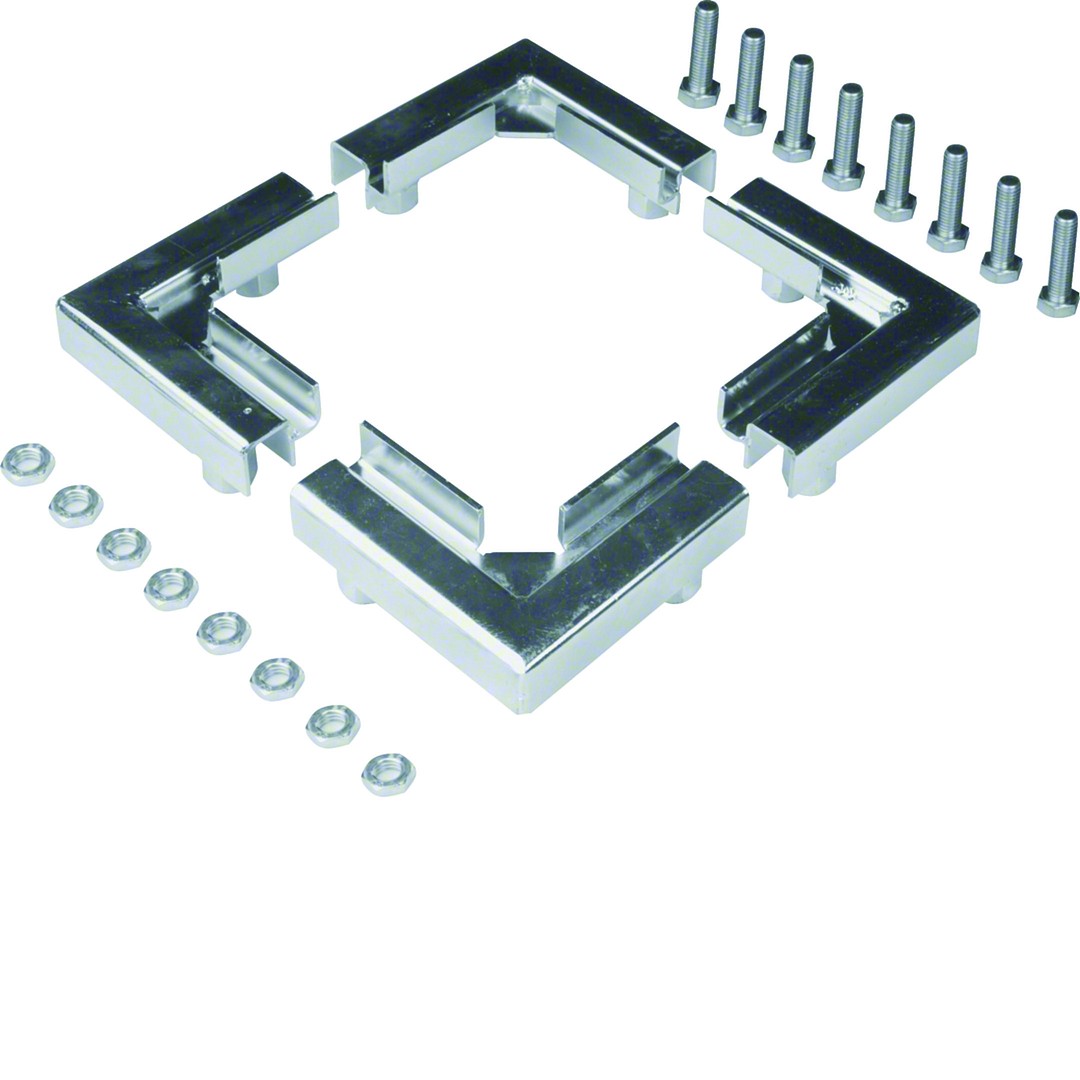

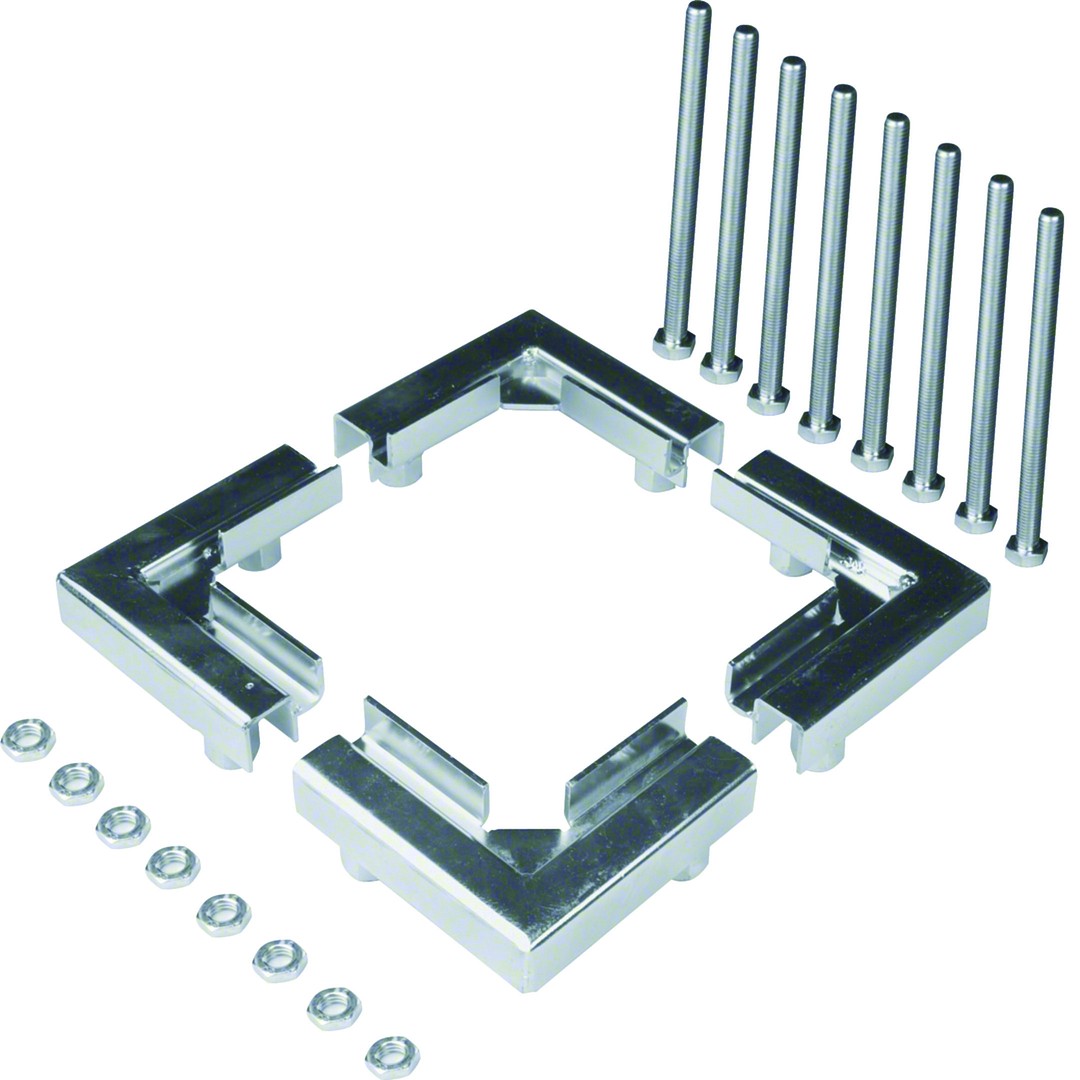

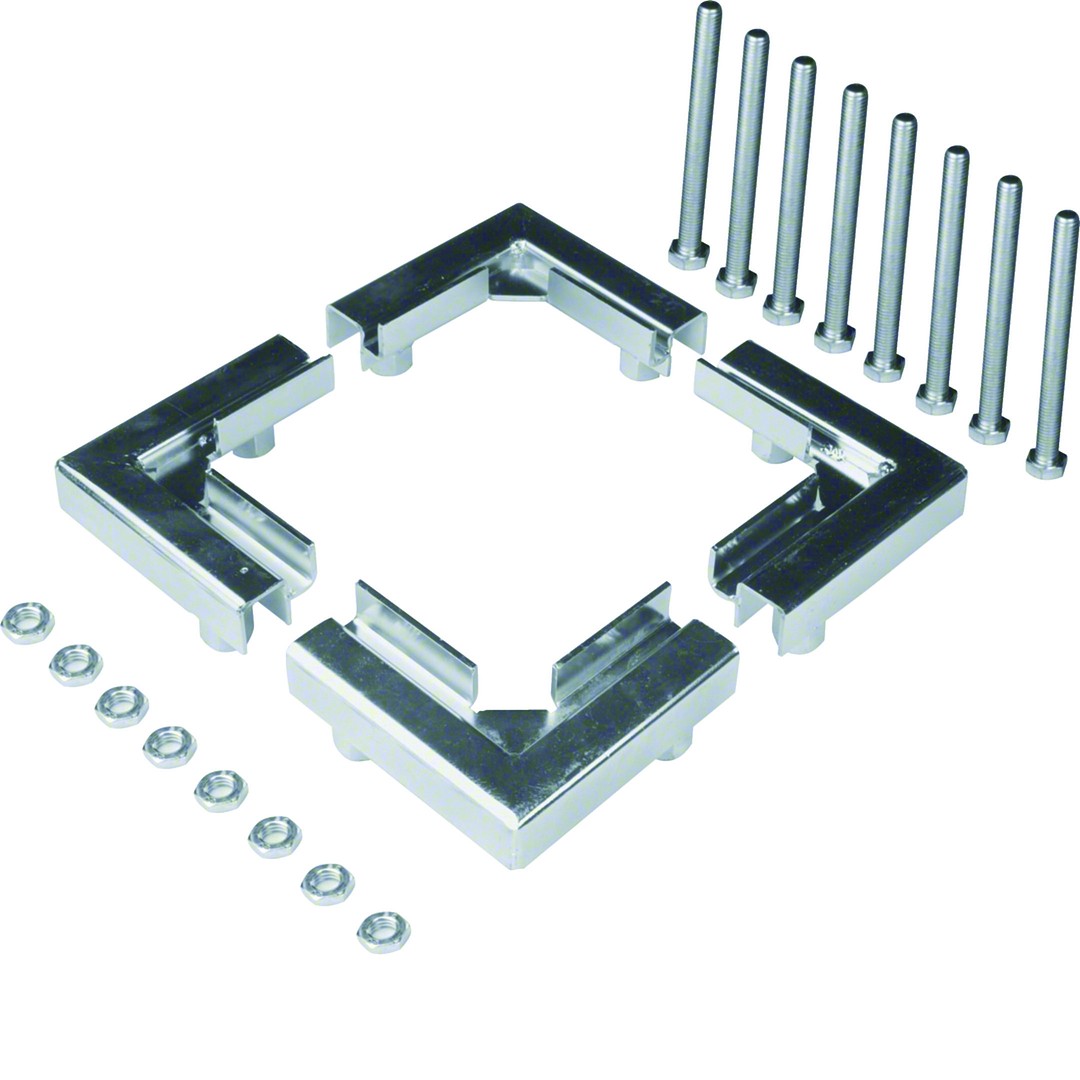

Yleisvalurasia  DIN EN 50085-1 ja DIN EN50085-2-2 mukaan. Soveltuu kaikille vakiomittaisille pintavaluun asennettaville lattiakanaville, sivuseinät vakiomitoitetuilla murtoaihioilla kanavien läpivientiin, pohjalevyllä, keskiöaukon valusuojalevyllä ja sisäpuolen portaattomalla korkeudensäädöllä. HUOMIO! Valurasian pistemäinen kuormitettavuus sellaisenaan on 1500 N. Mikäli rasia asennetaan sovellukseen, jossa siihen voi kohdistua suurempia pistemäisiä kuormia. Rasia tulee varustaa lisätuilla UDSLSxxx ja aukkokantena tulee käyttää raskaan asennuksen aukkokantta tukiruuvein. Nämä molemmat tulee asentaa ennen lattiarasiakannen asennusta.

  • Minimi asennuskorkeus: 70 mm
  • Säätöalue: 70 - 120 mm
  • Sivuseinien materiaali: teräs
  • Pohjalevy: kyllä
  • Hyväksynnät: EN50085-2-2
Pituus (mm) 555
Leveys (mm) 555
Korkeus (mm) 72
Paino netto (kg) 7.05
Nimellismitta 340 mm
Kannen muoto yleiskäyttöinen
Soveltuu upotetulle lattiakanavalle (suljettu) kyllä
Soveltuu kelluva-asenteiselle suljetulle lattiakanavalle ei
Kanavan leveys 190 mm
Kanavan leveys 340 mm
Lattiapäällysteen vähimmäispaksuus 70 mm
Säätövara 70 mm
Säätövara 120 mm
Seinämän materiaali teräs
Asennus asennuskehyksellä kyllä
Tiivisteen asennusmahdollisuus ei
Kannen irroitusmahdollisuus pohjasta ei
Pohjalevy kyllä
Pakkauskoko 0 1
Pakkauskoko 0 pituus (mm) 555
Pakkauskoko 0 leveys (mm) 555
Pakkauskoko 0 korkeus (mm) 70
Pakkauskoko 0 paino brutto (kg) 7.026
Pakkauskoko 1 (MOQ) 1
Pakkauskoko 1 pituus (mm) 555
Pakkauskoko 1 leveys (mm) 555
Pakkauskoko 1 korkeus (mm) 72
Pakkauskoko 1 paino brutto (kg) 7.026
Pakkauskoko 2 3
Pakkauskoko 2 pituus (mm) 560
Pakkauskoko 2 leveys (mm) 560
Pakkauskoko 2 korkeus (mm) 70
Pakkauskoko 2 paino (kg) 7.026
Pakkauskoko 3 3
Pakkauskoko 3 pituus (mm) 580
Pakkauskoko 3 leveys (mm) 580
Pakkauskoko 3 korkeus (mm) 230
Pakkauskoko 3 paino (kg) 22.328
Pakkauskoko 4 (lava) 18
Pakkauskoko 4 pituus (mm) 1200
Pakkauskoko 4 leveys (mm) 800
Pakkauskoko 4 korkeus (mm) 690
Pakkauskoko 4 paino (kg) 158.968
