Kaikki jakeluverkkoon liitettävät tuotantolaitokset on varustettava suojalaitteilla, jotka kytkevät laitoksen tai tuotantolaitoksen syöttämän saarekkeen irti jakeluverkosta tarvittaessa esim. vikatilanteessa tai silloin, kun jakeluverkossa on laatupoikkeama.
Kotitalouden tai kiinteistön tuotantolaitoksilla tulee aina olla automaattinen liitäntäsuojaus. Alle 50kWp tuotantolaitteistoilla liitäntäsuojaus voidaan integroida esimerkiksi invertteriin. Yli 50kWp tulee olla erillinen yksittäinen keskitetty suojauslaitteisto. Keskitetyn suojauksen kotelot sekä kotitalouksille että kiinteistöihin löydät vakioituna ratkaisuna UTUlta!
Keskitetyn suojauksen kotelot yli 50kWp tuotantolaitoksille
UTUn vakioiduista keskitetyn suojauksen koteloista on saatavilla master- (sis. jännite- ja taajuusvalvontareleen) ja slave-mallit ulko- ja sisäasennuksiin 50-250kWp inverttereille.
| Nimellisvirta | 240A tai 400A |
| Kotelon luokitus | IP34 |
| Mitat, mm (L x K x S) | 420 x 1300 x 245 (KSK125) 620 x 1600 x 245 (KSK250) |
| Keskusmallit | Master (M) tai Slave (S)* |
| Asennustapa | Seinäasennus / sisäasennus (-S) tai ulkoasennus (-U)** |
| Energiamittari | Circutor CVM-C11-ITF-IN-485-ICT2, ModBus |
| Suojaus | Hager H3+ 250A tai 400A kompaktikatkaisija*** |
| Paikallinen katkaisu | Hätä-seis-kytkin kotelon kannessa |
| Toiminta | Kompaktikatkaisijan aukiohjaus tapahtuu, kun valvontareleeltä saadaan aukiohjaustieto. Kiinniohjaus moottoriohjaimella, kun valvontareleeltä saadaan lupa palautua verkkoon. Kiinniohjauksessa aikarele varmistaa, että kompaktikatkaisija on viritetty ennen kiinniohjausta. |

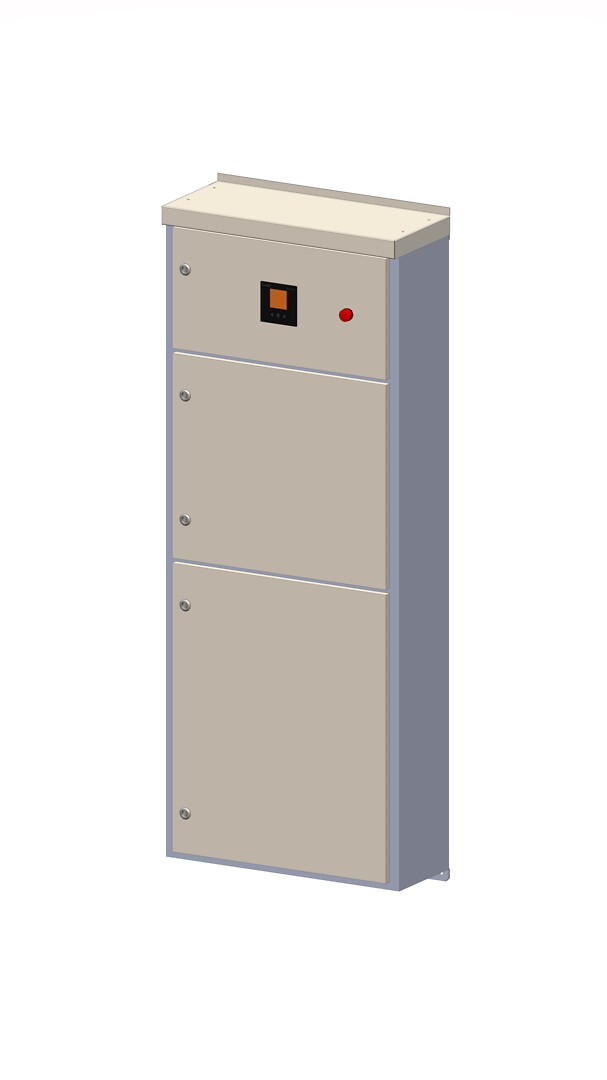

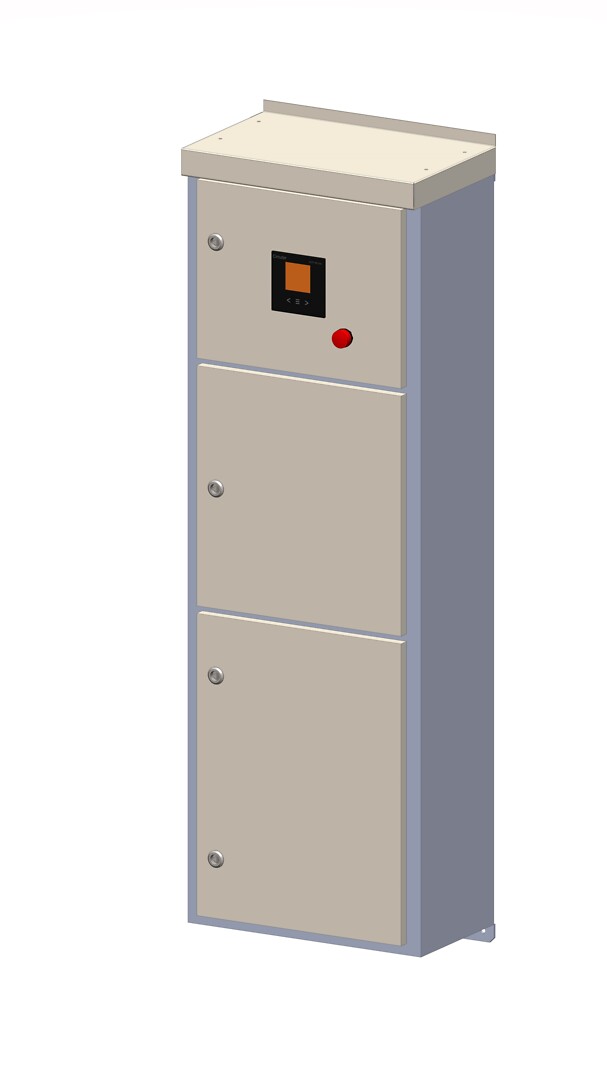

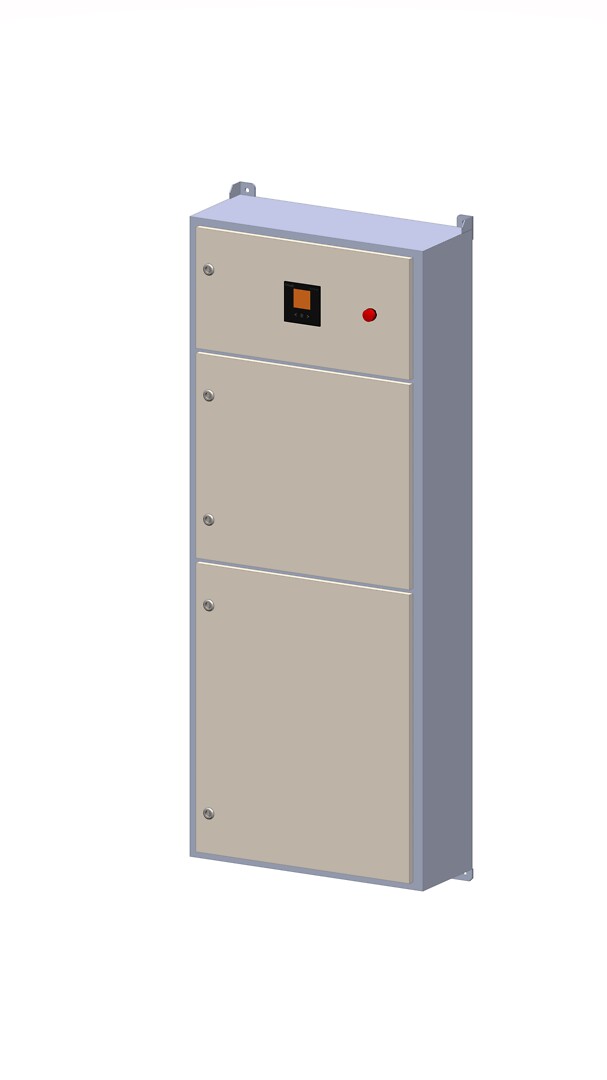

| Tyyppikoodit & sähkönumerot | 240A – KSK125M-S, snro 3427482 – KSK125S-S, snro 3427483 – KSK125M-U, snro 3427484 – KSK125S-U, snro 3427485 400A – KSK250M-S, snro 3427486 – KSK250S-S, snro 3427487 – KSK250M-U, snro 3427488 – KSK250S-U, snro 3427489 |
*Master-malleissa (M) Ziehl UFR1001E (SFS-EN 50549-1:2019 mukainen). Slave-malleissa (S) valvontatieto tuotava keskuksen ulkopuolelta esim. Master-kotelolta.
** Sisältää sadelipan ja Master-malleissa (M) termostaatin ja lämmittimen.
*** Sisältää moottoriohjaimen (230VAC), alijännitelaukaisijan (230VAC). Lukittavissa riippulukolla.
