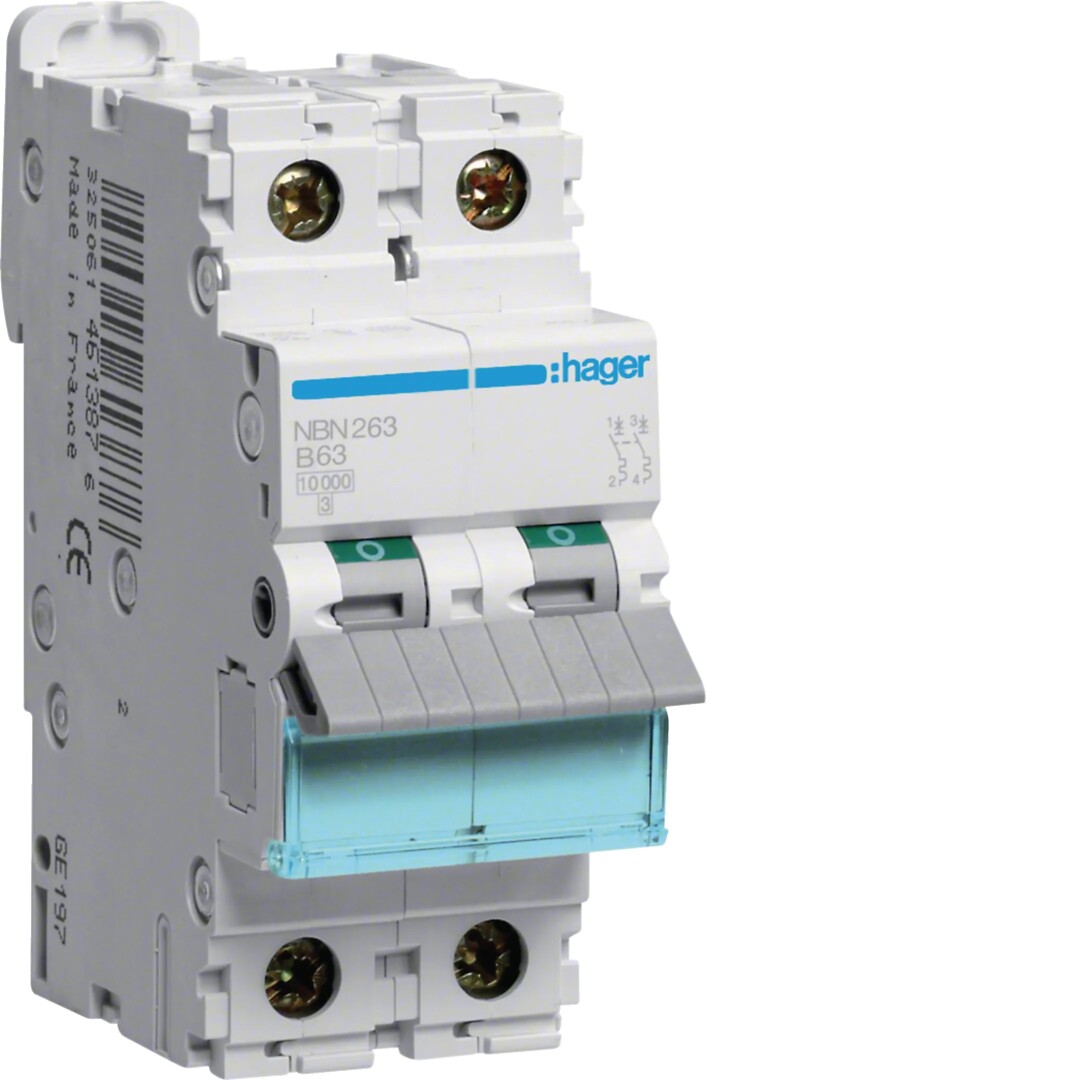

Hager Automatsikring 2-pol, 2-mod, 10/ 15kA, B-kar, 2x63A NBN263

Produktkode: NBN263

Elnummer: 1663619

Merke: Hager

GTIN: 3250614613937

Automatsikring iht EN 60898-1/ 60947-2. Montasje på DIN-skinne i fordelingsskap. Utførelse, modulær, 1, 2, 3, 4-modul. Merkespenning Un 400V AC, 50 Hz. Merkestrøm In, 0,5, 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63A. Utløserkarakteristikk B, C og D iht EN 60 898. Bryteevne 10 kA iht EN 60 898, 15kA iht EN 60947-2. I1 = 1,13 x In, I2 = 1,45 x In. Kalibreringstemperatur, 30 °C. Omgivelsestemperatur under drift, -25 til 60°C. Lagringstemperatur, -55 til 70 °C. Støtspenningsfasthet til 6000V. Energibegrensningsklasse 3. Antall moduler = antall poler. Tilgjengelig med vern i alle faser 1 - 4-pol, eller som 1+N - 3+N, bryter i N-pol. Minste/ største tverrsnitt innkommende/ utgående, 1 til 25 mm², bunnforbindelse-kabel, 16 mm2 mangetrådet RK i hylse. Bunnterminalene er Bi-Connect klemmer, tilstramming av bunnforbindelsene strammer også faseskinne. Moment, 2,8 Nm topp og bunn. IP20. Tilbehør, hjelpeblokker MZ2*, på venstre side, kan ettermonteres.

Lengde (mm) 73
Bredde (mm) 35
Høyde (mm) 83
Vekt netto (kg) 0.228
Innbyggingsdybde 70 mm
Utløsningskarakteristikk B
Poltall (totalt) 2
Antall beskyttede poler 2
Merkestrøm 63 A
Merkespenning 400 V
Nominell isolasjonspenning Ui 500 V
Merkespenningstyrke Uimp 6 kV
Nominell bryteevne Icn iflg. EN 60898 bei 230 V 10 kA
Spenningstype AC
Nominell bryteevne Icn iflg. EN 60898 bei 400 V 10 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V 30 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V 15 kA
Frekvensområde 50 Hz
Frekvensområde 60 Hz
Effekttap 13.1 W
Energibegrensningsklasse 3
Innfelt montasje kyllä
Medkoblende nulleder ei
Overspenningskategori 3
Forurensningsgrad 2
Tilleggsinnretning mulig kyllä
Bredde i antall modulmellomrom 2
Omgivelsestemperatur under drift -25 °C
Omgivelsestemperatur under drift 70 °C
Tilkoblingsbart ledertverrsnitt flertrådet 1 mm²
Tilkoblingsbart ledertverrsnitt flertrådet 25 mm²
Tilkoblingsbart ledertverrsnitt entrådet 1 mm²
Tilkoblingsbart ledertverrsnitt entrådet 35 mm²
Eksplosjonssikker ei
Pakkestørrelse 0 lengde (mm) 73
Pakkestørrelse 0 bredde (mm) 35
Pakkestørrelse 0 høyde (mm) 87
Pakkestørrelse 0 bruttovekt (kg) 0.25
Pakkestørrelse 1 (MOQ) 1
Pakkestørrelse 1 lengde (mm) 80
Pakkestørrelse 1 bredde (mm) 40
Pakkestørrelse 1 høyde (mm) 100
Pakkestørrelse 1 bruttovekt (kg) 0.25
Pakkestørrelse 2 (pakke) 6
M-pak Lengde (mm) 226
M-pak Bredde (mm) 100
M-pak Høyde (mm) 79
M-pak Vekt (kg) 1.486
Pakkestørrelse 3 (overpakking) 72
D-pak Lengde (mm) 370
D-pak Bredde (mm) 315
D-pak Høyde (mm) 239
D-pak Vekt (kg) 18.272
Pakkestørrelse 4 (pall) 1728
T-pak Lengde (mm) 1200
T-pak Bredde (mm) 800
T-pak Høyde (mm) 1106
T-pak Vekt (kg) 463.528
