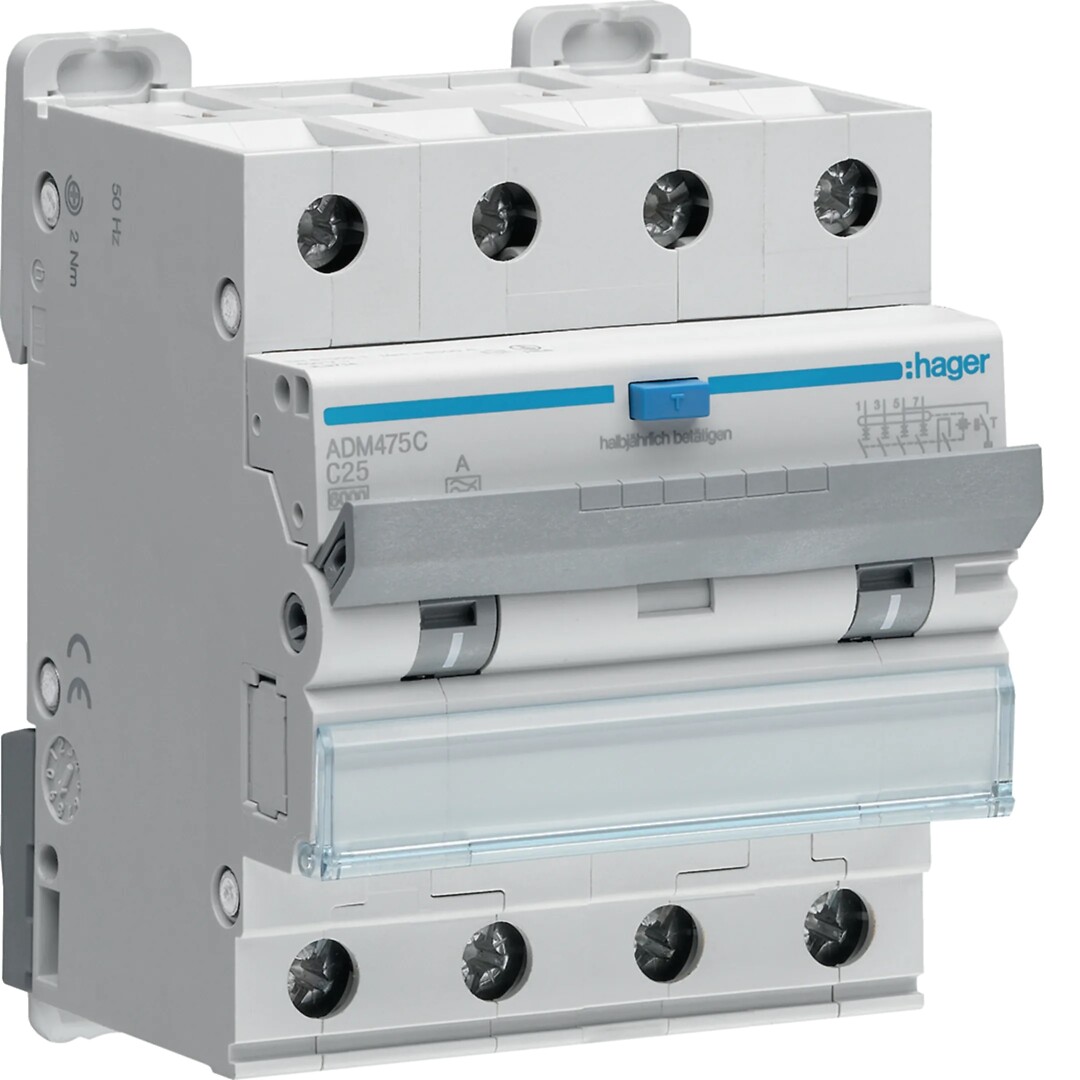

Hager Jordfeilautomat 30mA, C-kar, 4x25A, 6kA, type A ADM475C

Produktkode: ADM475C

Elnummer: 1660652

Merke: Hager

GTIN: 3250611020325

Jordfeilautomat iht EN 61009-1. Montasje på DIN-skinne i fordelingsskap. Utførelse, modulær, 4-modul. Merkespenning Un 400V AC, 50 Hz. Utløsestrøm/ følsomhet 30mA. Type A. Merkestrøm In, 6, 10, 13, 16, 20, 25, 32, 40A. Utløserkarakteristikk B og C iht EN 60 898. Bryteevne 6kA iht EN 60 898. I1 = 1,13 x In, I2 = 1,45 x In. Kalibreringstemperatur, 30 °C. Omgivelsestemperatur under drift, -25 til 40°C. Lagringstemperatur, -55 til 70 °C. Pulsstrømssensitiv og støtstrømssikker til 250A. Støtspenningsfasthet til 4000V. Antall poler, 4, vern i 3-faser + N. Vindu viser gult flagg ved utkobling for jordfeil. Største tverrsnitt bunnforbindelse-kabel, 25mm2, 16 mm2 mangetrådet RK i hylse. Bunnterminalene er Bi-Connect klemmer, tilstramming av bunnforbindelsene er uavhengig av faseskinne. Moment, 2 Nm topp og bunn. IP20. Tilbehør, hjelpeblokker MZ2*, på venstre side, kan ettermonteres. ADM4* jordfeilautomater har skruterminaler oppe og nede. Bi-Connect klemmer for terminering av faseskinne og bunnforbindelser. Et ADM4* produkt kan frigjøres fra faseskinne uten at faseskinne demonteres. Trekk festeklips helt ned fra din-skinne, og skyv produktet rett opp fra faseskinne. Faseskinne må skrus fast til produktet, ikke Quick connect som for 2 modul jordfeilautomater.

Lengde (mm) 70
Bredde (mm) 71
Høyde (mm) 87
Vekt netto (kg) 0.52
Poltall (totalt) 4
Antall beskyttede poler 4
Merkespenning 400 V
Nominell isolasjonspenning Ui 500 V
Merkespenningstyrke Uimp 4 kV
Merkestrøm 25 A
Nominell feilstrøm 0.03 A
Lekkasjestrømtype A
Energibegrensningsklasse 3
Nominell kortslutningskapasitet lcn iflg. EN 61009-1 6 kA
Utkoblingskarakteristikk hidastamaton
Støtstrømskapasitet 3 kA
Spenningstype AC
Frekvens 50 Hz
Utløsningskarakteristikk C
Medkoblende nulleder ei
Med forriglingsmekanisme kyllä
Overspenningskategori 3
Forurensningsgrad 2
Omgivelsestemperatur under drift -25 °C
Omgivelsestemperatur under drift 40 °C
Bredde i antall modulmellomrom 4
Innbyggingsdybde 70 mm
Innfelt montasje kyllä
Beskyttelse mot feilutløsing ei
Beskyttelsesklasse IP IP2X
Tilkoblingsbart ledertverrsnitt entrådet 1 mm²
Tilkoblingsbart ledertverrsnitt entrådet 25 mm²
Tilkoblingsbart ledertverrsnitt flertrådet 1 mm²
Tilkoblingsbart ledertverrsnitt flertrådet 16 mm²
Pakkestørrelse 0 1
Pakkestørrelse 0 lengde (mm) 80
Pakkestørrelse 0 bredde (mm) 80
Pakkestørrelse 0 høyde (mm) 100
Pakkestørrelse 0 bruttovekt (kg) 0.55
Pakkestørrelse 1 (MOQ) 1
Pakkestørrelse 1 lengde (mm) 80
Pakkestørrelse 1 bredde (mm) 80
Pakkestørrelse 1 høyde (mm) 100
Pakkestørrelse 1 bruttovekt (kg) 0.55
Pakkestørrelse 2 (pakke) 33
M-pak Lengde (mm) 100
M-pak Bredde (mm) 80
M-pak Høyde (mm) 75
M-pak Vekt (kg) 0.44
Pakkestørrelse 3 (overpakking) 33
D-pak Lengde (mm) 365
D-pak Bredde (mm) 320
D-pak Høyde (mm) 230
D-pak Vekt (kg) 14.97
Pakkestørrelse 4 (pall) 792
T-pak Lengde (mm) 1200
T-pak Bredde (mm) 800
T-pak Høyde (mm) 1106
T-pak Vekt (kg) 382.28
