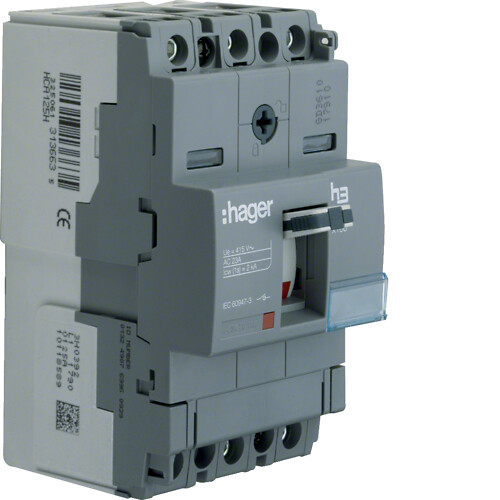

Lastbryter h3, x160, 3x160A

Hager Lastbryter h3, x160, 3x160A HCA160H

Produktkode: HCA160H

Elnummer: 4370040

Merke: Hager

GTIN: 3250613136659

Produktspekter: H3

Norm, EN60947-3: Lastbryter tilhørende Effektbrytere serie h3 x160 (160A bryterhus), med termisk og magnetisk frakobling, 3 og 4-poler. Merkestrøm In fra 25, (32), 40, (50), 63, 80, 100, 125 og 160A. 32 og 50A kun magnetisk frakobling - motorbeskyttelse. Justerbar Ir fra 0,63 til 1 x In (trinn 0,63 - 0,8 - 1). Fast magnetisk utkobling >10xIn (In 15 - 50A, Im 600A. In 63 - 80A, Im 1000. In 100 - 125A, Im 1500A. In 160A, Im 1600A). Vern i N-leder følger innstilling av In. Se tekniske sider i Hager katalog for mer info om innstilling av bryter. Bryte evne Icu 25kA HHA* (EN 60898 og EN 60947) og 40kA HNA*. Merkespenning Ue 220 - 440V AC, 50/ 60 Hz. Kan benyttes for inntil 440V AC. Kan benyttes i DC systemer. Montering på DIN skinne, din monteringsbrakett påmontert, kan fjernes for montering på montasjeplate. Kan monteres på din skinne i apparatskap, på montasjebrakett eller montasjeplate i apparatskap, eller på tilhørende effektbrytermodul i univers N skapinnredningssystem eller tilsvarende.

Lengde (mm) 130
Bredde (mm) 75
Høyde (mm) 108
Vekt netto (kg) 0.949
Utførelse som hovedbryter kyllä
Utførelse som vedlikehold-/servicebryter kyllä
Utførelse som sikkerhetsbryter ei
Utførelse som nødsstopp-innretning kyllä
Utført som vendebryter ei
Antall brytere 1
Maks nominell driftsspenning Ue ved AC 690 V
Nominell driftsspenning 220 V
Nominell driftsspenning 690 V
Nominell kontinuerlig strøm Iu 160 A
Beregnet vedvarende strøm ved AC-23, 400V 160 A
Nominell kontinuerlig strøm, AC-21, 400V 160 A
Nominell korttids-strømfasthet lcw 2 kA
Nominell driftseffekt ved AC-23, 400V 163 kW
Antall poler 3
Motordrift som opsjon ei
Integrert motordrift ei
Spenningsutløser valgbar kyllä
Apparatkonstruksjon sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Egnet for gulvmontering kyllä
Egnet for frontmontering 4-hulls ei
Egnet for frontmontering senter ei
Egnet for innbygging i fordelingstavler kyllä
Egnet for midlertidig montasje ei
Farge på kontrollelement harmaa
Låsbar kyllä
EF016444 ei
Verneklasse (IP) forside IP40
Bredde 75 mm
Høyde 130 mm
Dybde 96 mm
Pakkestørrelse 0 lengde (mm) 130
Pakkestørrelse 0 bredde (mm) 75
Pakkestørrelse 0 høyde (mm) 96
Pakkestørrelse 0 bruttovekt (kg) 0.96
Pakkestørrelse 1 (MOQ) 1
Pakkestørrelse 1 lengde (mm) 130
Pakkestørrelse 1 bredde (mm) 96
Pakkestørrelse 1 høyde (mm) 75
Pakkestørrelse 1 bruttovekt (kg) 1.006
Pakkestørrelse 2 (pakke) 9
M-pak Lengde (mm) 170
M-pak Bredde (mm) 130
M-pak Høyde (mm) 85
M-pak Vekt (kg) 0.96
Pakkestørrelse 3 (overpakking) 9
D-pak Lengde (mm) 365
D-pak Bredde (mm) 315
D-pak Høyde (mm) 215
D-pak Vekt (kg) 9.065
Pakkestørrelse 4 (pall) 216
T-pak Lengde (mm) 1200
T-pak Bredde (mm) 800
T-pak Høyde (mm) 1014
T-pak Vekt (kg) 240.56
