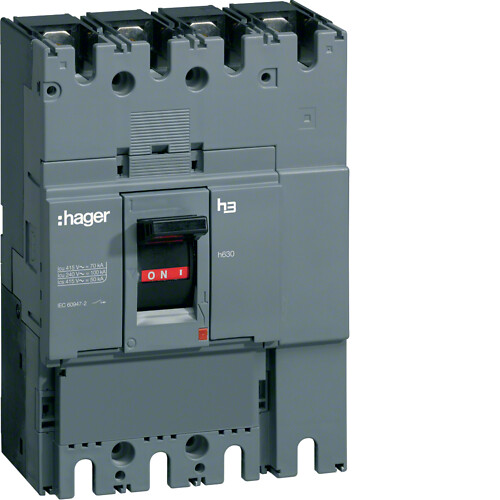

Lastbryter h630 4x400A

Hager Lastbryter h630 4x400A HCD401H

Produktkode: HCD401H

Elnummer: 4370077

Merke: Hager

GTIN: 3250613363130

Produktspekter: H3

Norm EN60947-3: Lastbryter med 3 og 4-poler ; In 400 og 630A, til Effektbryter serie h3 h630, (630A bryterhus) LSI elektronisk vern i 3 og 4-poler ; In fra 100A til 630 A: Bryteevne Icu 50 kA. Justerbar Ir i trinn 0,4 - 0,5 - 0,63 - 0,8 - 0,85 - 0,9 - 0,95 - 1. Bryteevne Icu 50kA. Merkespenning Ue 220 - 440V AC, 50/ 60 Hz. Kan benyttes for inntil 690V AC. LSI: lang forsinkelse 0,4 - 1 x In, kort forsinkelse 2,5 - 10 x Ir ; justerbar tidsforsinkelse 0,1 - 0,2. Justering og valg av utkoblingstider mht Lang og Kort tidsforsinkelse, og Instantaneous (momentan) utkobling, velges enkelt ved å vri på hjul for valg 1-2-3-4-5-6-7 av utløsekarakteristikk. Vern i N leder 0%, 50% eller 100%. Se tekniske sider i Hager katalog for mer info om innstilling av bryter. Feste på montasjeplate ; komplett serie med tilbehør; Avdekking i Univers systemmodul.

Vekt netto (kg) 6.397
Utførelse som hovedbryter kyllä
Utførelse som vedlikehold-/servicebryter kyllä
Utførelse som sikkerhetsbryter kyllä
Utførelse som nødsstopp-innretning ei
Utført som vendebryter ei
Antall brytere 1
Maks nominell driftsspenning Ue ved AC 690 V
Nominell driftsspenning 220 V
Nominell driftsspenning 690 V
Nominell kontinuerlig strøm Iu 400 A
Nominell kontinuerlig strøm, AC-21, 400V 400 A
Nominell korttids-strømfasthet lcw 5 kA
Nominell driftseffekt ved AC-23, 400V 180 kW
Bryterkapasitet ved 400V 263 kW
Antall poler 4
Motordrift som opsjon kyllä
Integrert motordrift ei
Spenningsutløser valgbar kyllä
Apparatkonstruksjon sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Egnet for gulvmontering kyllä
Egnet for frontmontering 4-hulls ei
Egnet for frontmontering senter ei
Egnet for innbygging i fordelingstavler kyllä
Egnet for midlertidig montasje ei
Farge på kontrollelement musta
Utførelse av betjeningselement vipu
Låsbar kyllä
Tilkoblingstype hovedstrømkrets kaapelikiinnike
Verneklasse (IP) forside IP40
Beskyttelsesgrad (NEMA) muu
Pakkestørrelse 1 (MOQ) 1
Pakkestørrelse 1 lengde (mm) 260
Pakkestørrelse 1 bredde (mm) 140
Pakkestørrelse 1 høyde (mm) 185
Pakkestørrelse 1 bruttovekt (kg) 6.4
Pakkestørrelse 4 (pall) 100
T-pak Lengde (mm) 1200
T-pak Bredde (mm) 800
